变电站二次图纸识图方法
编辑 :

专注微机保护

时间 : 2020-03-29 08:05 浏览量 : 151

转载请备注(http://www.weijicekong.com/)

   会识图的重要性:会看变电站的常用图纸资料是电力从业人员的一项基本能力,是电力员工通过自学熟悉变电站的前提条件,是分析二次回路异常或故障的基础能力。

微机保护装置

微机保护装置

二次识图须准备的相关知识

1 常用的概念说明接点的常态:指在变电站图纸中的继电器、接触器或压力等接点的正常状态。对开关、刀闸、地刀的位置辅助接点,是指开关、刀闸、地刀在断开位置时接点的状态。对于压力接点、温度接点、热继电器等,指正常压力下的状态。对于继电器或接触器指它们不励磁时的状态。

励磁与不励磁:对于电压型线圈的继电器或接触器,指在它们的线圈两端施加有足够大的电压,能使其接点分、合状态发生改变的状态。对于电流型线圈的继电器或接触器,指在它们的线圈通过足够大的电流,能使其接点转态发生变化的电压。接点动作与不动作:接点处于常态,叫不动作。如因设备的继电器或接触器励磁,或者压力改变、温度改变等,导致接点的分、合状态不同于常态,叫接点动作。

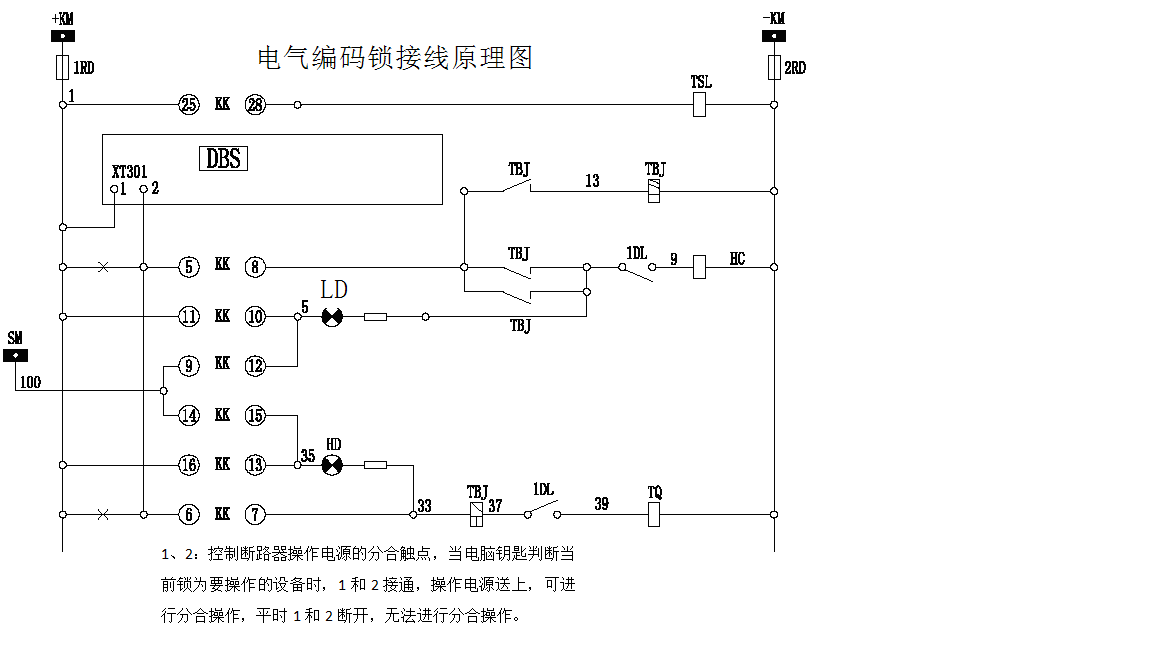

原理接线图:用以表示测量表计、控制信号、保护和自动装置的工作原理。原理图反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理。在原理图中,各元件是整块形式,与一次接线有关部分划在一起,并由电流回路或电压回路联系起来。但图中无端子编号、各回路交叉,实际使用常干不便。

展开图:是另一种方式构成的接线图,各元件被分成若干部分。元件的线圈、触点分散在交流回路和直流回路中。在展开图中依电流通过的方向,画出按钮、触点、线圈和它们端子编号,由左至右,由上到下排列起来,最后构成完整的展开图。在图的右侧还有文字说明回路的作用。特点是条理清晰,非常方便对回路的逐一分析与检查。常见的展开图有电流、电压回路图,控制及信号回路图。

平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。分屏前布置图、屏后布置图。平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。

安装接线图:常见的有屏柜的端子接线图、开关或端子箱的安装接线图。图中每个设备都有按一定顺序的编号、代号,设备的接线端子(柱)也有标号,此标号完全与产品的实际位置对应。每个接线端子还注明有连接的去向。端子排图还有回路编号(与展开图对应),端子连接的电缆去向、电缆的编号。与现场实际设备的安装情况完全对应。是安装和核对现场不可缺少的图纸。

2 图形符号的意义按《变电站值班员》一书后的图形符号,记忆常见符号:常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。1D、2D、3D等屏、柜或端子箱内端子排上的端子符号,1n、2n、1-1n等为各装置的端子。

3 二次回路的标号及标号的规律为便于安装、运行和维护,在二次回路的所有设备之间的连线都要进行标号,这就是二次回路标号。标号一般采用数字或数字和文字的组合,它表明了回路的性质和用途。在图纸展开图的每个元件(触点、线圈、端子排的端子等)之间的线段都标号(常叫回路编号),回路标号通常能表明该回路的用途。在屏柜或端子箱的端子排的端子接线头处均有回路标号(保护人员称为端子黑头上),此处的回路标号与图纸展开图的回路标号对应。在同一个间隔,回路标号相同的端子、引线在电气上连接的电阻为零,即互相之间用导线连接。熟记下列常用的回路标号:1:控制回路电源的正极。如主变有三侧开关,则三侧开关的控制回路电源的正极分别为101、201、301。2:控制回路电源的正极。701:信号回路电源的正极。702:信号回路电源的正极。A4XX、B4XX、C4XX、N4XX:为CT二次电流回路的A、B、C、N相。特点为标号以4开头。A6XX、B6XX、C6XX、N6XX:为CT二次电压回路的A、B、C、N相。特点为标号以6开头。其中A630、B630、C630为Ⅰ母电压,其中A640、B640、C640为Ⅱ母电压。如本站有多个电压等级,则在630和640后增写Ⅰ、Ⅱ、Ⅲ,分别表示本站高压、中压、低压的母线电压回路。901、902、903…..或J901、J902、J903、…..等为信号回路。7、37、107、137,3、33、133、233一般为开关控制回路的跳闸或合闸回路。
