变压器间隙过压保护如何整定?

更新时间:2022.02.06     作者:管理员      浏览次数:68


   在实际运行中,部分变压器的中性点是直接接地的。但还有部分变压器的中性点不接地运行。当系统发生接地故障,中性点接地的变压器装设的零序电流保护,短时限动作于断开母联或分段断路器,缩小故障影响范围,长时限动作于断开变压器各侧断路器。中性点接地的变压器跳开后,电网零序电压升高会危及中性点不接地的变压器中性点绝缘。因此,中性点不接地的变压器应装设零序电压保护。

   中性点放电间隙的击穿电压难以做到完全准确,因其放电电压受大气条件、调整精度以及连续放电次数的影响可能出现间隙过流保护该动作而不能动作的情况。为此,还应装设间隙过压保护,作为放电间隙拒动时的后备保护。

   一般而言,间隙过压保护采用母线电压互感器开口三角绕组的电压。大电流接地系统开口三角绕组额定相电压为100V。

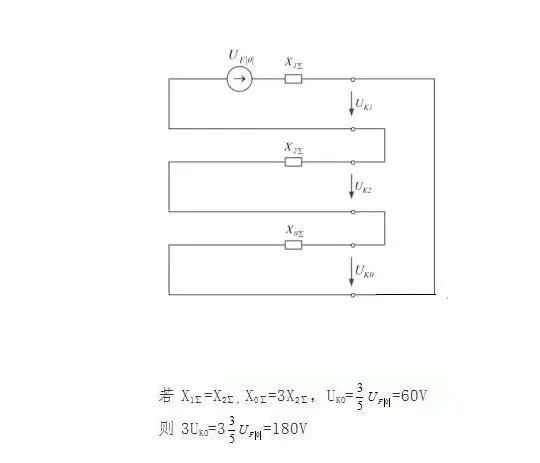

   为确保系统接地中性点存在时,间隙保护不误动,其整定值应躲过系统单相接地时不平衡电压U0。由单相接地故障序网图可知当零序阻抗与正序阻抗比值最大时,故障点的零序电压最大。一般认为由于输电线路零序阻抗约等于正序阻抗的3倍,中性点接地主变压器的零序阻抗小于等于正序阻抗,因此中性点直接接地系统综合零序阻抗小于等于3倍正序阻抗,故取X0∑=3X1∑分析单相接地故障时可能出现的最大零序电压。
