防逆流控制箱通过硬件集成、逻辑控制与通讯协同实现逆流保护，其核心目标是确保分布式能源系统（如光伏、储能）的输出功率不超过本地负载需求，避免电能逆流至电网。以下从技术原理、硬件配置、控制逻辑、通讯与柔性调节等方面详细说明其实现方式。

一、硬件配置与连接

1. 核心组件

• 防逆流控制器：如AM5SE-IS、ACCU-100等，负责实时监测电流方向并触发保护动作。

• 电流互感器（CT）：安装于并网点或进线侧，用于采集电流信号（如三相电流）。

• 断路器/接触器：根据控制器指令切断或连接电路。

• 多功能电力仪表：监测电压、电流、功率等参数，辅助运维。

• 通讯模块：支持RS485、Modbus等协议，实现与逆变器或EMS的通讯。

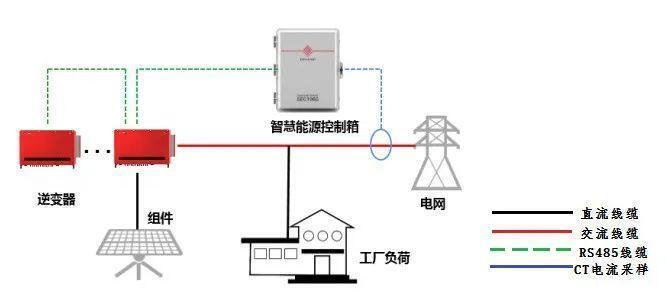

2. 连接方式

• 电流采样：CT互感器二次侧接入控制器输入端，确保采样精度（如0.5级）。

• 控制输出：控制器通过继电器触点或DO模块控制断路器分合闸。

• 通讯链路：控制器与逆变器通过RS485总线连接，波特率、地址需匹配。

二、控制逻辑与实现步骤

1. 实时监测

• 控制器通过CT互感器采集电流方向（正方向为电网→负载，逆方向为负载→电网）。

• 计算瞬时功率（P=U×I×cosφ），判断是否发生逆流（P<0）。

2. 阈值设定与保护动作

• 当逆流功率超过阈值时，控制器延时（如2秒）后触发断路器跳闸。

• 若支持柔性调节，控制器通过通讯指令降低逆变器输出功率（如从10kW降至8kW）。

• 阈值设置：根据电网要求或系统设计，设定逆流保护阈值（如-5%额定功率）。

• 动作逻辑：

3. 状态反馈与报警

• 控制器通过指示灯或通讯上报逆流事件、保护动作状态。

• 记录逆流发生时间、持续时间、最大逆流功率等数据。

三、柔性调节方案（高级实现）

1. 动态功率调节

• 本地负载功率=8kW，光伏发电功率=10kW，逆流功率=2kW。

• 控制器指令逆变器将输出功率从10kW降至8kW，逆流消除。

• 控制器通过Modbus协议与逆变器通讯，实时调整有功功率输出。

• 示例：

2. 多机协同控制

• 电站总发电功率=50kW，总负载=40kW，逆流功率=10kW。

• 控制器按比例降低各逆变器输出（如每台降低2kW），总逆流归零。

• 适用于大型电站，通过数据采集器汇总多台逆变器功率，统一调节。

• 示例：

四、关键技术参数与配置

1. CT互感器选型

• 额定电流：根据系统最大电流选择（如100A、200A）。

• 精度等级：不低于0.5级，确保采样准确性。

2. 保护延时设置

• 避免因瞬时波动误动作，延时时间通常为0.5~2秒。

3. 通讯协议与波特率

• 逆变器与控制器需支持相同协议（如Modbus RTU），波特率9600bps。

五、安装与调试要点

1. 安装位置

• 安装于并网点开关柜内，靠近CT互感器，减少信号干扰。

2. 接线规范

• 电流回路：CT二次侧S1/S2端子接入控制器，严禁开路。

• 电压回路：并联接入控制器，确保相位一致。

3. 调试步骤

• 功能测试：模拟逆流场景，验证保护动作是否触发。

• 通讯测试：通过上位机读取逆变器功率数据，确认通讯正常。

• 参数校准：调整CT变比、功率阈值等参数，确保精度。

六、典型应用场景

1. 户用光伏系统

• 配置单相防逆流控制箱，监测并网点电流，直接跳闸保护。

2. 工商业储能电站

• 配置三相防逆流控制箱，支持柔性调节，避免频繁跳闸。

3. 微电网系统

• 与EMS协同，实现多源协调控制，优先消纳本地发电。

总结

防逆流控制箱通过硬件采样、逻辑判断、通讯调节三步实现逆流保护，其核心是实时监测电流方向与动态功率调节。在小型系统中，可直接切断电路；在大型系统中，需结合柔性调节策略，平衡发电与负载。安装调试时需重点关注CT接线、通讯配置和参数校准，确保系统稳定运行。
