  • 产品名称: 9591母联保护测控装置

  • 产品类型: 综合类保护系列

  • 产品型号: 9591

  • 发布时间: 2020-07-01


产品描述

装置外观图:

母联保护测控装置

保护功能:

名称

说明

工作电源

AC/DC85~265V;可特殊定制DC24VDC48V

交流量采集

8路,不同型号的保护装置模拟量定义不同

开关量采集

8个,已定义的非电量,在保护投退中关闭后为普通开关量

继电器出口

6个,其中有2个为告警/跳闸信号出口

485通讯回路

1路,Modbus-RTU标准协议;2路以太网103协议

防跳回路

可带

测控功能

有功、无功、功率因素及频率、断路器遥控分合

其他

事件记录、保护功能压板的投/退、定值修改及定值区的切换

适用范围

主要用于35KV10KV6KV等电压等级的用户工程和35KV10KV6KV及以下电压等级变电站、电厂等电力二次设备。

保护功能

速断(跳闸)、限时速断(跳闸)、过电流 (跳闸、过流反时限 (一般/非常/极端)

、过负荷 (告警/跳闸)、过电压 (跳闸)、低电压 (跳闸)PT断线 (告警)PT失压 (告警)、控制回路断线 (告警)

说明:在条件之内,保护功能可以增加,来满足现场需要。

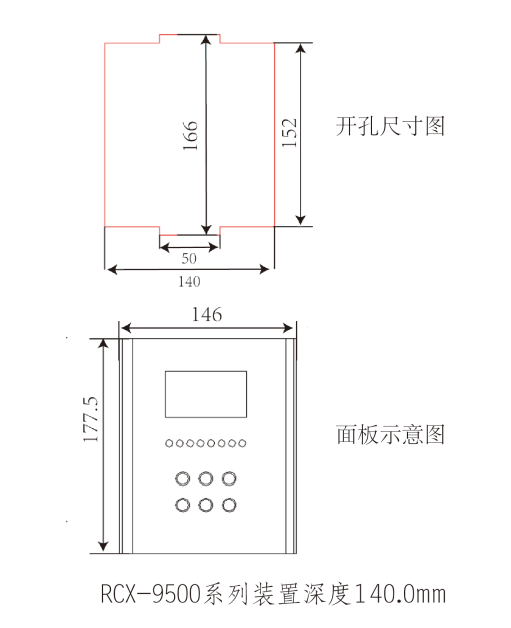

装置开孔图:

母联保护测控装置
