产品详情
发电机励磁系统遵循标准
WFL系列同步发电机可控硅励磁系统符合国家和电力行业有关大中型水轮发电机静止整流励磁系统及装置的各项技术性能指标和规定。
（1）WFL8000励磁系统属双微机多通道调节系统1、大、中型同步发电机励磁系统技术条件：GB/T7409.3-2008
2、大、中型同步发电机励磁系统技术标准：DL/T-2006
3、大中型水轮发电机静止整流励磁系统及装置技术条件：DL/T583-1995
4、大中型水轮发电机静止整流励磁系统及装置运行、检修规程：DL/T491-1999
5、大中型水轮发电机静止整流励磁系统及装置试验规程：DL/T489-1992
6、大中型水轮发电机静止整流励磁系统及装置安装、验收规程：DL/T490-1992
技术性能
励磁系统调节运行方式：恒发电机电压调节运行方式；恒励磁电流调节运行方式；恒功率因数调节运行方式；恒发电机无功调节运行方式；机组空载运行或并网时自动跟踪系统电压；采用预置或当前操作进行运行方式无扰动切换
励磁限制功能： 系统对采集到的数据进行实时显示。显示方式有图形界面，曲线．报表，数字值等形式，界面直观，操作简单，不同机组采用树形导航切换。图形界面在控制站和中心服务器间 均可以实现。发电机空载励磁电流限制；发电机电压 / 频率（V / F）限制；发电机过励反时限限制；按发电机P/Q曲线特性的低励限制；电力系统稳定器PSS(选项)；发电机强励顶值限制；励磁系统故障时的励磁电流限制。
励磁系统保护功能：一次起励失败保护；发电机空载过电压保护；转子回路过电压保护；励磁电流过限保护；励磁PT断线保护；整流桥缺相保护；可控硅触发脉冲丢失保护；整流桥支路快熔断保护；冷却风机停保护；操作系统失电保护；辅助电源故障报警。
技术特点
1、采用全分布开放式系统及软、硬件模块化结构的设计，便于励磁系统技术性能升级和功能的扩充。
2、 发电机励磁系统作为发电站计算机监控系统的子系统，即能接受计算机监控系统指令的控制和数据交换，又能独立于监控系统按运行人员的预设参数自动运行和手动操作运行。
3、采用两套完全独立的励磁调节控制通道，采用互为主/备通道的运行方式、主运行通道故障时能自动跟踪无扰动切换到备用通道。
4、彩色触摸屏作为现地人机界面，实现运行参数在线修改及数据、信息实时显示和运行操作，配有CAN及以太网RS485接口。
5、具有PID+PSS自适应调节规律，能满足各种运行工况下机组及系统稳定的要求。
6、完备的系统软、硬件自检功能及防误操作功能。
7、采用三相可控硅全控桥或多桥的自并激主接线，保证励磁系统在任何工况下（包括强励）连续可靠运行。
8、采用残压自励和它励起励的两种起励方式，起励过程中励磁电流、发电机电压连续平滑，无超调，无振荡。当系统电压跟踪功能投入时，机组起励过程中，励磁系统将逐步升压使发电机空载电压与系统电压一致，自动达到机组准同期并网的要求，机组同期并网时或机组断路器合闸后，系统电压跟踪功能将自动解除。
9、正常停机采用逆变灭磁，事故停机采用磁场断路器及灭磁电阻灭磁。
10、整流功率单元采用自然风冷，使励磁系统故障率和年强迫停运率大为减少。
11、励磁系统调节、功率、灭磁单元依据发电机励磁容量采用单屏或多屏组合结构。

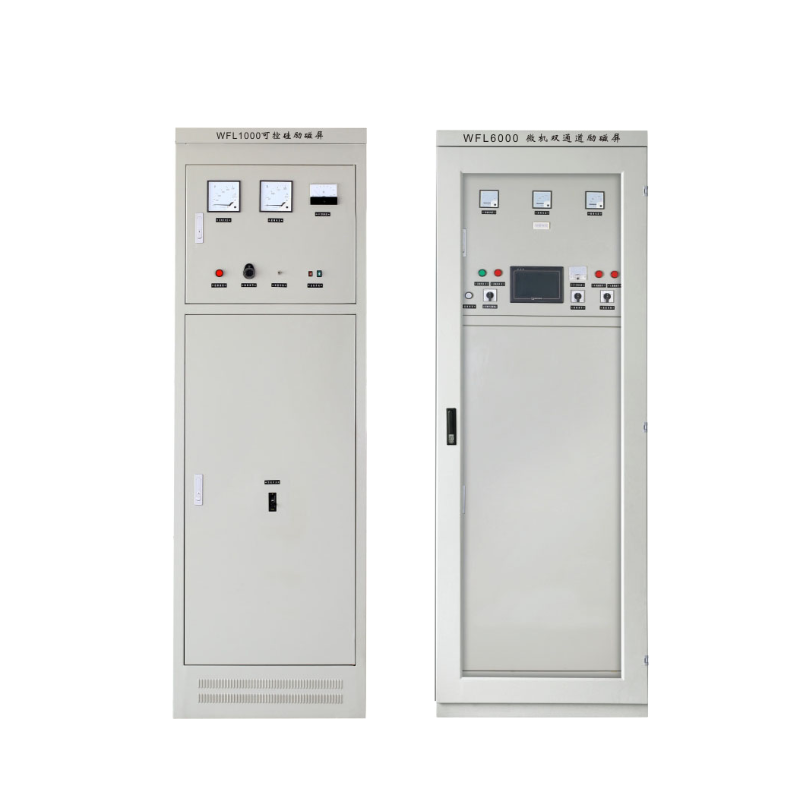

12、屏柜采用钢化玻璃门全封闭结构，具有防尘、抗干扰、防振动、防松动、防锈蚀能力。柜体尺寸：高2260×宽800×深700（mm）
