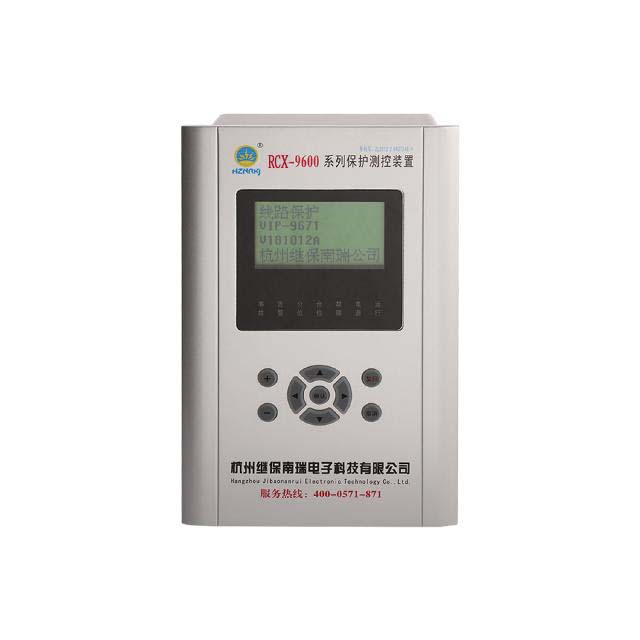

  • 产品名称: 逆功率保护装置

  • 产品类型: 新能源类产品

  • 产品型号: VIP-9690N

  • 发布时间: 2020-03-26


产品描述


电力微机保护网

  逆功率保护装置简称防逆流装置、主要针对充电桩项目、部分并网型光伏发电站,这部分并网电站所谓并网其实只是与电网接通,并非发电输送电网,白天用户光伏所发电量主要供自己厂区内的用电负荷使用,晚上没有光伏发电时仍旧需要使用电网所输电量,因此才并网的。这类光伏电站要求在并网处加以控制,尽量使光伏发电量刚好满足厂区内的用电负荷使用。本逆功率保护装置功能逆功率保护、逆功率恢复、过电压保护、低电压保护、过负荷保护、TV断线告警、装置故障告警等功能


9690N 逆功率保护测控装置介绍

液晶显示:

UB  UC  UAB  UBC  UCA IA IB IC ΣPΣQ COSΦf

ib  ic

装置说明

1保护功能:

速断                (跳闸)

限时速断             (跳闸)

过电流           (跳闸)

过负荷              (告警/跳闸可选)

装置上电合闸          (跳闸)

逆功率              (跳闸)

I路功率恢复           (跳闸)

II路功率恢复          (跳闸)

III路功率恢复          (跳闸)

IV路功率恢复          (跳闸)

过电压          (跳闸)

低电压          (告警/跳闸可选)

PT断线             (告警,发生断线时,低压、负压、方向闭锁电流保护无效)


2.功能菜单

保护投退菜单

速断  投/退 投—跳闸

限时速断  投/退 投—跳闸

过电流 投/退 投—跳闸

过负荷 告警/跳闸/退 三种方式选择使用

装置上电合闸  投退  投—跳闸

逆功率 投退  投—跳闸

I路功率恢复合闸  投退  投—跳闸

II路功率恢复合闸 投退  投—跳闸

III路功率恢复合闸  投退  投—跳闸

IV路功率恢复合闸投退投—跳闸

过电压投/退投—跳闸

低电压告警/跳闸/退投—跳闸

PT断线投/退投—PT断线时告警

修改密码:1000


保护定值菜单

定值序号代号定值名称整定菜单整定值—整定参考

00保护定值套数1~3默认为1

一次PT变比/100.01~300.00整定电压等级值,10kV整定为10

一次CT变比/100.01~300.00CT变比值/10,例200/5设定4

速断定值0.1~100A调度部门设定

限时速断定值0.1~100A调度部门设定

限时速断延时0~100s调度部门设定

过电流定值0.1~100A调度部门设定

过电流延时0~100s调度部门设定

过负荷定值0.1~100A调度部门设定

过负荷延时0~100s调度部门设定

上电合闸电压上限100.00~160.00V

上电合闸电压下限60.00~100.00V

上电合闸有效时限0~100s

逆功率定值0.01~600.00W

逆功率I时限0~100s

逆功率II时限0~100s

逆功率III时限0~100s

逆功率IV时限0~100s

I路功率恢复定值0.01~600.00W

I路功率恢复延时0~100s

II路功率恢复定值0.01~600.00W

II路功率恢复延时0~100s

III路功率恢复定值0.01~600.00W

III路功率恢复延时0~100s

IV路功率恢复定值0.01~600.00W

IV路功率恢复延时0~100s

过电压定值50~200V一般整定为115-130V

过电压延时0~100s一般整定为2秒

低电压定值30~100V一般整定为70-80V

低电压延时0~100s一般整定为0.5秒

PT断线定值10-90V一般整定为5-30V

PT断线延时0~100s一般在10s左右

文章来自电力微机保护网
