变压器保护装置

更新时间:2020.04.05     作者:管理员      浏览次数:389

转载请备注(http://www.weijicekong.com/)

变压器保护装置在电力微机保护中是非常常见的,主要的保护对象是变压器。变压器的种类和大小型号很多,这样对于变压器的保护配置也有所区别。

变压器保护装置

一般情况下,电压等级在10KV及以下、容量为10MVA及以下的变压器,多采用电流速断保护。电压等级在10KV以上,容量大于10MVA,多采用纵差保护。对于10KV电压等级中比较重要的变压器器或者电流速断保护的灵敏度不能够满足实际要求时,也可以采用纵差保护。具体是否采用普通的过流速断作为主保护还是采用变压器差动保护,根据实际情况而定。

对于容量比较小的变压器,多采用常规的变压器保护装置,该装置的保护功能大体跟线路保护功能相似,主要还是以三段式过流保护为主,零序过流保护、高压保护、低压保护也比较常见。其中高压侧零序过流保护,低压侧零序过流保护在线路保护中是没有的,也属于变压器保护特有的保护功能,再其次就是非电量保护。非电量保护也可以说是变压器的主保护,其中保护功能包括重瓦斯、轻瓦斯、高温、超温。

对于容量比较大的变压器或者比较重要的变压器器,多采用一整套的保护方案,一般是以组屏的方式安装在二次继保室中。一般配置要求如下:

主变保护屏

宽x深x高:800x600x2200mm

1

主变差动保护装置

1

主变高后备保护装置

1

主变低后备保护装置

1

主变非电量保护装置

1

打印机

1



变压器保护装置

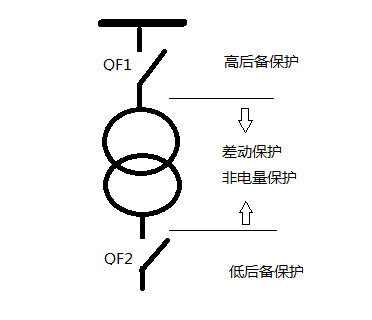

由图可见,高后备保护的范围是变压器高压侧以外的,故障发生时,跳高压侧开关。差动保护和非电量保护保护范围是变压器主体,当故障发生时,跳开变压器两侧开关。低后备保护的范围是变压器低压侧以外的,故障发生时,跳低压侧开关。

后备保护装置就是保护变压器两侧外的区间,保护功能除了常见的三相电流保护,零序电流保护外,需要着重说明的是电流保护带有复压闭锁过流保护,复压包括负序电压和电压。投入复压闭锁后,只有当电流和电压同时达到某个定值时,保护功能才会动作。差动保护是变压器的主保护,其作用非常大。保护功能一般有差动速断保护,比率差动保护。非电量保护也跟差动保护一样,保护变压器主体,当检测到变压器内部出现故障时,及时跳闸。
