987S 线路距离保护测控装置说明书

更新时间:2020.04.30     作者:管理员      浏览次数:240

线路距离保护测控装置

液晶显示:UA  UB  UC  UAB  UBC  UCA  IA  IB  IC  ΣP  ΣQ  COSΦ  f  fx

u0  i0 ux  ia  ib  ic

说明:

UA、UB、UC:母线相电压一次值

UAB、UBC、UCA:母线线电压一次值;

IA、IB、IC:测量电流一次值

ΣP:总有功一次值;

ΣQ:总无功一次值;

COSΦ:功率因素;

f:线路频率值;

fx:抽取相频率值;

u0:零序电压二次值;

i0:零序电流二次值;

uab:线电压二次值;

ux:抽取相线电压;

ia、ib、ic:保护电流二次值;

i1、i2:分别为正序电流、负序电流的二次值;


1.装置说明:

1.1装置指示灯:

装置面板上共有8个指示灯,从左到右依次为:

灯1—运行(绿色)

灯2—电源(绿色)

灯3—备用(绿色)

灯4—合位(红色)

灯5—分位(绿色)

灯6—告警(红色)

灯7—事故(红色)

灯8—故障(红色)


1.2开入:

开入量:1-16   17-32

0000000000000000

0000000000000000

上一排对应开入量1-16;    下一排对应开入量17-32

开入量定义:

“1”:1R1 合位信号;

“2”:1R2 分位信号;

“3”~“5”:1R3~1R5备用;

“6”:1R6 重合闸闭锁;

“7”~“9”:1R7~1R9备用;

“10”:1R10 备用;

“11”:1R11 备用;

“12”:1R12备用;

“13”~“16”:1R13~1R16备用;

“17”~“32”:2R1~2R16 备用;


1.3.开出:

开出

123456789ABCDEFG

0000000000000000

出口定义如下(从左到右):

“1”:1J(1C1/1C2)遥控合闸;          “2”:2J(1C3/1C4)遥控分闸;

“3”:3J(1C5/1C6)保护跳闸;          “4”:4J(1C7/1C8)重合闸;

“5”:5J(1C9/1C10)备用;             “6”:6J(1C11/1C12)备用;

“7”:7J(1C13/1C14)备用;            “8”:8J(1C15/1C16)备用;

“9”:9J(2C1/2C2)备用;              “A”:10J(2C3/2C4)备用;

“B”:11J(2C5/2C6)备用;             “C”:12J(2C7/2C8)备用;

“D”:13J(2C9/2C10)备用;            “E”:14J(2C11~2C12)装置故障信号出口;

“F”:15J(2C13/2C14)告警信号出口;   “G”:16J(2C15~2C16) 事故信号出口;

做开出试验时,密码是:2000


P15/P16:0J   装置失电(在电源板上)。


1.4采样数值:(二次值)

uab:母线PT的A、B相的线电压二次值;

ubc:母线PT的B、C相的线电压二次值;

uca:母线PT的C、A相的线电压二次值;

u0:母线PT的零序电压二次值;

ux: 抽取相线电压;

ia:A相保护电流二次值;

ib:B相保护电流二次值;

ic:C相保护电流二次值;

i0: 零序电流二次值;

Ia:A相测量电流二次值(和保护电流共用采样通道);

Ib:B相测量电流二次值(和保护电流共用采样通道);

Ic:C相测量电流二次值(和保护电流共用采样通道);

相位计算以保护电流A相为基准。

进入采样数值界面后,可以按向左按键进行通道校准,进入到校准界面后,按左右键调到需要校准的通道,再按上下按键调节系数,校准完按确定键,输入密码1000再按确定键就可保存。


1.5测量监视:

一次值:UA、UB、UC、UX、IA、IB、IC、∑P、∑Q、Cos¢、f;

二次值:Ua、Ub、Uc、Ux、Ia、Ib、Ic、Pa、Pb、Pc、Qa、Qb、Qc、∑P、∑Q、Cos¢、f;


1.6.出厂设置

出厂设置里的值出厂前已经设好,少部分值由我们售后服务人员根据现场情况设置,客户无需设置。Disp1和Disp2的值请参考DISP表,把需要显示的项目对应的设置值相加即可。

1.7.装置通讯:

1).通讯接口:

2路以太网口。

1路485口。

2).通讯规约:IEC60870-5-103通讯规约、MODBUS。


1.8.装置自检:

装置自检若出现故障时,故障继电器有出口,同时故障指示灯点亮。

1.9.装置电源:

工作电源:AC/DC 85~265。

开入量电源: DC220V。


2.功能菜单:

VIP-987S保护投退菜单

保护序号

代号

整定方式

备注

01

RLP01

速断

/退


02

RLP02

速断低压闭锁

/退


03

RLP03

速断方向闭锁

/退


04

RLP04

限时速断

/退


05

RLP05

限时速断低压闭锁

/退


06

RLP06

限时速断方向闭锁

/退


07

RLP07

过电流

/退


08

RLP08

过流低压闭锁

/退


09

RLP09

过流方向闭锁

/退


10

RLP10

过流反时限

一般/非常/极端/退


11

RLP11

过负荷

告警/跳闸/退


12

RLP12

相间距离I

/退


13

RLP13

相间距离II

/退


14

RLP14

相间距离III

/退


15

RLP15

接地距离I

/退


16

RLP16

接地距离II

/退


17

RLP17

接地距离III

/退


18

RLP18

零序过流

告警/跳闸/退


19

RLP19

零序电流自产

/退


20

RLP20

重合闸

不检/检无压/退


21

RLP21

后加速保护

/退


22

RLP22

低频减载

/退


23

RLP23

低频低压闭锁

/退


24

RLP24

低频滑差闭锁

/退


25

RLP25

过电压

/退

跳闸

26

RLP26

低电压

/退

跳闸

27

RLP27

母线绝缘监测

告警/跳闸/退

告警

28

RLP28

零序电压自产

/退


29

RLP29

PT断线

/退

告警

30

RLP30

PT断线闭锁过流

/退


31

RLP31

PT失压

/退

告警

32

RLP32

控制回路断线

/退

告警

定值序号

代号



整定菜单

整定值说明

备注

00


保护定值套数

1~3



01

Kv1

一次PT变比/10

0.01~300.00



02

Ki1

一次CT变比/10

0.01~300.00



03

Idz0

速断定值

0.1~100A



04

Idz1

限时速断定值

0.1~100A



05

Tzd1

限时速断延时

0~100s



06

Idz2

过电流定值

0.1~100A



07

Tzd2

过电流延时

0~100s



08

Idz3

过负荷定值

0.1~100A



09

Tzd3

过负荷延时

0~100s



10

Udz1

低压闭锁电流定值

30~100V



11

AngZ1

线路正序阻抗角度

50.0085.00°



12

Igqd

过流启动定值

0.1~100A



13

DI

电流突变量启动值

0.1~100A



14

Izdbs

振荡闭锁过流定值

0.1~100A



15

Ixxdz

三相电流选相定值

0.1~100A



16

Zdz1

相间距离I段定值

0.02100Ω



17

Zdz2

相间距离II段定值

0.02100Ω



18

TZzd2

相间距离II段延时

0~100s



19

Zdz3

相间距离III段定值

0.02100Ω



20

TZzd3

相间距离III段延时

0~100s



21

AngXj

相间距离偏移角

050°



22

Jdz1

接地距离I段定值

0.02100Ω



23

Jdz2

接地距离II段定值

0.02100Ω



24

TJzd2

接地距离II段延时

0~100s



25

Jdz3

接地距离III段定值

0.02100Ω



26

TJzd3

接地距离III段延时

0~100s



27

Angjd

接地距离偏移角度

050°



28

AzI0

线路零序阻抗角度

050°



29

KI0

零序补偿系数

0~100.00



30

I0ds

零序增量选相定值

0.01~100.00A



31

I0dzp

零序电流选相定值

0.01~100.00A



32

U0dzp

零序电压选相定值

0.1~100.00V



33

I0dz1

零序过流定值

0.1~100A



34

T0zd1

零序过流延时

0~100s



35

Idz4

重合闸无流定值

0.1~5A



36

Tzd4

重合闸延时

0~100s



37

Uzd2

重合闸无压定值

0.01~100V



38

Adz1

重合闸角度

0.01~30



39

Idz6

加速保护定值

0.1~100A



40

Tzd6

加速保护延时

0~100s



41

Fdz1

低频减载定值

45.00-49.99Hz



42

Tzd5

低频减载延时

0~100s



43

Udz3

低频闭锁电压定值

0~100V



44

Dfzd

低频闭锁滑差定值

0.2~5 Hz/s



45

Udz4

过电压定值

50~200V



46

Tuzd4

过电压延时

0~100s



47

Udz5

低电压定值

30~100V



48

Tuzd5

低电压延时

0~100s



49

U0dz

母线绝缘监测定值

0.01~30V



50

Tu0zd

母线绝缘监测延时

0~100s



51

Upt1

PT断线定值

10-90V



52

TUpt1

PT断线延时

0~100s



53

Upt2

PT失压定值

0.01~30V



54

TUpt2

PT失压延时

0~100s



55

TKZdx

控制回路断线延时

0~100s



4保护原理

RLP01速断

1).RLP01  速断-“投”;

2).保护电流ia、ib、ic任何一相≧速断定值(Idz0);

满足以上条件,保护立即出口3J(1C5/1C6),同时驱动事故信号继电器16J(2C15/2C16)(直到手动复归,继电器才返回),面板事故灯亮。


RLP02速断低压闭锁

1)RLP02 速断低压闭锁—“投”;

2)RLP01  速断-“投”;

3)故障电流相对应的线电压有一个低于低电压闭锁定值Udz1

4)RLP25 PT断线闭锁过流 和RLP24  PT断线 若都投,则PT需不断线

满足以上条件,保护闭锁速断保护。

说明:低电压元件按相取下表中的电压元件作为判据,两个线电压中只要有一个低于定值时就开放电流保护; 90°低电压元件电压与相别的对应关系如下:

相别

电压

A

UABUCA

B

UBCUAB

C

UCAUBC

当发生PT断线时,低电压元件可选择闭锁或开放电流保护的出口。


RLP03速断方向闭锁

投入“速断”保护的同时也投入“速断方向闭锁”,则在此方向内才动作:

相间带方向(“投”时指向负荷:允许有±3°的误差)

UBC= -90°时,IA的动作方向为    -150° 到   30°

UCA=150°时,IB的动作方向为     90°  到  270°

UAB =30°时, IC的动作方向为    -30°  到  150°




速断、RLP02速断低压闭锁、RLP03速断方向闭锁

 线路距离保护测控装置

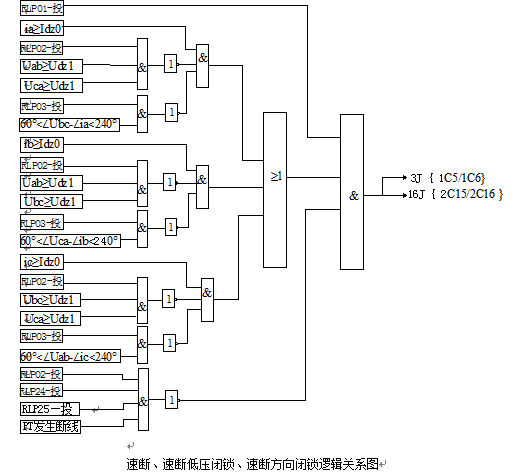

速断、速断低压闭锁、速断方向闭锁逻辑关系图

说明:

PT发生断线:判断详见PT断线保护功能的判据。

RLP01:速断保护;RLP02:速断低压闭锁;RLP03:速断方向闭锁;RLP24:PT断线;

RLP25:PT断线闭锁过流;

ia、ib、ic:保护电流;Idz0:速断定值;Udz1:低电压闭锁定值; Uab、Ubc、Uca:二次线电压


RLP04限时速断

1.RLP04  限时速断-“投”;

2.保护电流ia、ib、ic任何一相≧ 限时速断定值(Idz1);

3.加入电流时间≧限时速断延时 Tzd1;

满足以上条件,保护立即出口3J(1C5/1C6),同时驱动事故信号继电器16J(2C15/2C16)(直到手动复归,继电器才返回),面板事故灯亮。


RLP05限时速断低压闭锁

1)RLP05限时速断低压闭锁—“投”;

2)RLP04限时速断-“投”;

3).保护电流ia、ib、ic任何一相≧ 限时速断定值(Idz1);

4)故障电流相对应的线电压有一个低于低电压闭锁定值Udz1

5)“RLP25 PT断线闭锁过流” 和“RLP24  PT断线” 若都投,则PT需不断线

6)加入电流时间≧限时速断延时 Tzd1;

满足以上条件,保护闭锁限时速断保护。

说明:低电压元件按相取下表中的电压元件作为判据,两个线电压中只要有一个低于定值时就开放电流保护; 90°低电压元件电压与相别的对应关系如下:

相别

电压

A

UABUCA

B

UBCUAB

C

UCAUBC

当发生PT断线时,低电压元件可选择闭锁或开放电流保护的出口。


RLP06限时速断方向闭锁

投入“限时速断”保护的同时也投入“限时速断方向闭锁”,则在此方向内才动作:

相间带方向(“投”时指向负荷:允许有±3°的误差)

UBC= -90°时,IA的动作方向为    -150° 到   30°

UCA=150°时,IB的动作方向为     90°  到  270°

UAB =30°时, IC的动作方向为    -30°  到  150°

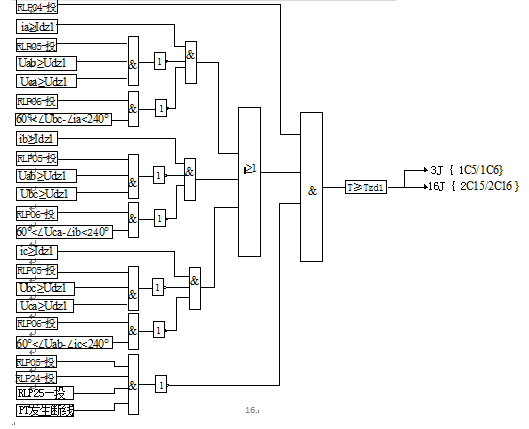

RLP04限时速断、RLP05限时速断低压闭锁、RLP06限时速断方向闭锁

 线路距离保护测控装置

说明:

PT发生断线:判断详见PT断线保护功能的判据。

RLP04:限时速断保护;RLP05:限时速断低压闭锁;RLP06:限时速断方向闭锁;RLP24:PT断线;RLP25:PT断线闭锁过流;

ia、ib、ic:保护电流;Idz1:限时速断定值;Tzd1:限时速断延时;Udz1:低电压闭锁定值; Uab、Ubc、Uca:二次线电压。


RLP07过电流

1.RLP07  过电流-“投”;

2.保护电流ia、ib、ic任何一相≧过电流定值(Idz2);

3.加入电流时间≧过电流延时 Tzd2;

满足以上条件,保护立即出口3J(1C5/1C6),同时驱动事故信号继电器16J(2C15/2C16)(直到手动复归,继电器才返回),面板事故灯亮。


RLP08过电流低压闭锁

1)RLP08过电流低压闭锁—“投”;

2)RLP07过电流-“投”;

3).保护电流ia、ib、ic任何一相≧过电流定值(Idz2);

4)故障电流相对应的线电压有一个低于低电压闭锁定值Udz1

5)RLP25 PT断线闭锁过流 和RLP24  PT断线 若都投,则PT需不断线

6)加入电流时间≧过电流延时 Tzd1;

满足以上条件,保护闭锁过电流保护。

说明:低电压元件按相取下表中的电压元件作为判据,两个线电压中只要有一个低于定值时就开放电流保护; 90°低电压元件电压与相别的对应关系如下:

相别

电压

A

UABUCA

B

UBCUAB

C

UCAUBC

当发生PT断线时,低电压元件可选择闭锁或开放电流保护的出口。


RLP09过流方向闭锁

投入“过电流”保护的同时也投入“过流方向闭锁”,则在此方向内才动作:

相间带方向(“投”时指向负荷:允许有±3°的误差)

UBC= -90°时,IA的动作方向为    -150° 到   30°

UCA=150°时,IB的动作方向为     90°  到  270°

UAB =30°时, IC的动作方向为    -30°  到  150°



RLP07过电流、RLP08过流低压闭锁、RLP09过流方向闭锁

 线路距离保护测控装置

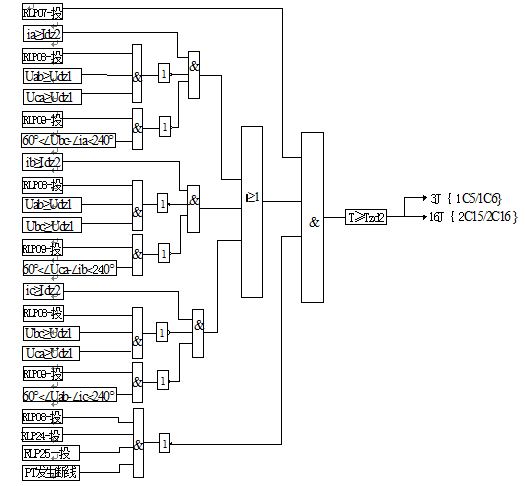

过电流、过流低压闭锁、过流方向闭锁逻辑关系图

说明:

PT发生断线:判断详见PT断线保护功能的判据。

RLP07:过电流;RLP08:过流低压闭锁;RLP09:过流方向闭锁;RLP24:PT断线;RLP25:PT断线闭锁过流;

ia、ib、ic:保护电流;Idz2:过电流定值;Tzd2:过电流延时;Udz1:低电压闭锁定值; Uab、Ubc、Uca:二次线电压。


RLP10过流反时限

装置提供三种反时限特性(依据IEC225-4标准):

 线路距离保护测控装置

上式中, Ip 为电流反时限电流定值,tp 为电流反时限时间定值。

注:过电流保护和过流反时限保护共用电流定值和时限定值,两者同时投入时,反时限保护无效。


RLP11过负荷

1.RLP13  过负荷-“告警/跳闸”;

2.保护电流ia、ib、ic任何一相 ≧ 过负荷定值(Idz3);

3.加入电流时间≧过负荷延时 Tzd3;

满足以上条件,若投“跳闸”保护立即出口3J(1C5/1C6),同时驱动事故信号继电器16J(2C15/2C16)(直到手动复归,继电器才返回),面板事故灯亮;若投“告警”保护即驱动告警信号继电器15J(2C13/2C14)(直到手动复归,继电器才返回),面板告警灯亮。


零序过流

1.RLP18 零序过流-“告警/跳闸”;

2.零序电流i0 ≧ 零序过流定值(I0dz1);

3.延时时间≧零序过流延时 T0zd1;

满足以上条件,若投“跳闸”保护立即驱动出口3J(1C5/1C6),同时驱动事故信号继电器16J(2C15~2C16)(直到手动复归,继电器才返回),面板事故灯亮。若投“告警”保护即驱动告警信号继电器15J(2C13/2C14)(直到手动复归,继电器才返回),面板告警灯亮。

说明:如“零序电流自产”投入,则零序电流通过三相保护电流矢量和/3计算所得。


RLP20重合闸

1.RLP14  重合闸-“不检/检无压”;

2.开关在合位(1R1=1),无闭锁重合闸信号(1R6=0),重合闸进行充电,充电15秒后,在液晶右上角显示电池充电满符号;

3.速断、限时速断、过电流、前加速、距离I段、距离II段、距离III段,三段保护任何一段动作后,检测到的残留电流值小于重合闸无流定值。

满足以上条件后,若投“不检”,则经过重合闸延时时间后,重合闸进行重合。重合闸出口为4J(1C7/1C8)。

满足以上条件后,若投“检无压”,则需检测抽取相电压ux,若ux<重合闸无压定值,则经过重合闸延时时间后,重合闸进行重合。重合闸出口为4J(1C7/1C8)。


说明:重合闸只针对速断、限时速断、过电流、前加速、距离I段、距离II段、距离III段动作后才能重合。

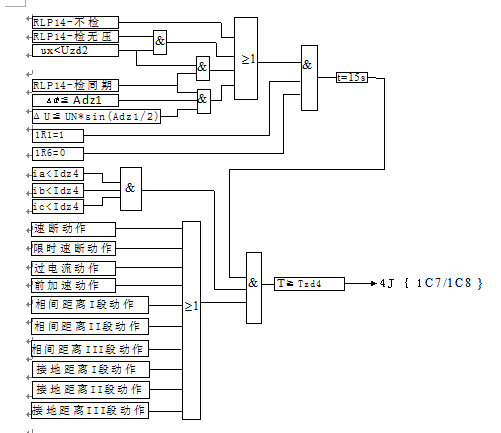

 线路距离保护测控装置

说明:

RLP14:重合闸; ia、ib、ic:保护电流;Idz4:重合闸无流定值;Tzd4:重合闸延时;ux: 抽取相电压;Uzd2:重合闸无压定值; Δ¢: 本侧线电压uab和抽取相电压ux的相位差;ΔU:ΔU=|uab - ux|,本侧线电压uab和抽取相电压ux的电压差;Adz1:重合闸角度定值UN:二次额定电压值,当PT采用Y型接法时,UN=57.74V,当PT采用VV接法时,UN=100V。1R1=1:断路器为合位信号。1R6=0:没有闭锁重合闸信号。


低频减载

1.RLP22  低频减载-“投”;

2.Ua≧5V;

3. 35HZ ≦f ≦65HZ

4.频率f采样值≦ 低频减载定值(Dpjz);

5.满足以上条件的持续时间≧低频减载延时zd5;

满足以上条件,保护立即出口3J(1C5/1C6),同时驱动事故信号继电器16J(2C15/2C16)(直到手动复归,继电器才返回),面板事故灯亮。

注:1)如“低频滑差闭锁”投入,则还需要  频率滑差变化值 ≦ 低频闭锁滑差定值

2)如“低频低压闭锁”投入,则还需要满足低频低压闭锁条件不成立。


低频低压闭锁

1.RLP16低频低压闭锁——“投”;

2.线电压Uab 、Ubc、Uca的电压值都<低频闭锁电压定值Udz3;

3.Uab≧15V;

满足以上条件,则闭锁“低频减载”保护,即使满足低频减载条件,也不会动作。


低频滑差闭锁

1.RLP17低频滑差闭锁——“投”;

2. 频率滑差变化值df/dt ≧低频闭锁滑差定值Dfzd;

满足以上条件,则闭锁“低频减载”保护,即使满足低频减载条件,也不会动作。

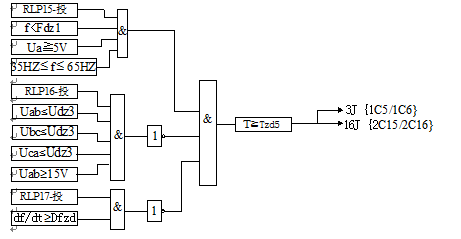

RLP15低频减载、RLP16低频低压闭锁、RLP17低频滑差闭锁

 线路距离保护测控装置

说明:

RLP15:低频减载;RLP16低频低压闭锁;RLP17:低频滑差闭锁

f:实际测得的频率;Fdz1:低频减载定值;Ua:A相二次电压值;Udz3:低频闭锁电压定值;df/dt:频率滑差变化值;Dfzd:低频闭锁滑差定值;Tzd5:低频减载延时。


RLP21 加速保护

后加速:当线路一旦发生故障,保护有选择性地动作,切除故障,然后重合闸进线一次重合:若为瞬时故障,则重合成功,而如果是永久性故障,则保护无选择性地瞬时跳开断路器,切除永久故障。

1).RLP21加速保护——“后加速”

2).三相保护电流ia、ib、ic中有一相或多相大于加速保护定值“Idz6”;

3. 重合闸—投,且重合闸保护动作,检测到开关为合位;

当上面3个条件同时满足后,程序开始延时,当延时大于等于整定值“Tzd6”时,保护立即出口3J(1C5/1C6),同时驱动事故信号继电器16J(2C15/2C16)(直到手动复归,继电器才返回),面板事故灯亮。

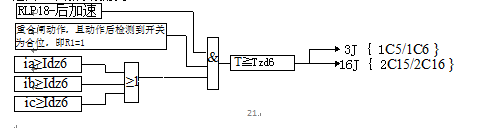

 线路距离保护测控装置

RLP25过电压保护

1.RLP21  过电压-“投”;

2.线电压Uab、Ubc、Uca中有一个或多个值≧ 过电压定值(Udz4);

3.满足以上条件持续时间≧过电压延时(Tuzd4);

满足以上条件,保护立即出口3J(1C5/1C6),同时驱动事故信号继电器16J(2C15/2C16)(直到手动复归,继电器才返回),面板事故灯亮。


RLP26低电压保护

1.RLP22  低电压-“投”;

2.线电压Uab、Ubc、Uca采样值同时≦ 低电压定值(Udz5);

3.满足以上条件持续时间≧低电压延时(Tzd8);

4. 所有线电压均≧30V;

满足以上条件,保护立即出口3J(1C5/1C6),同时驱动事故信号继电器16J(2C15/2C16)(直到手动复归,继电器才返回),面板事故灯亮。


RLP27母线绝缘监测

1).RLP23母线绝缘监测-“投”;

2).零序电压u0≧母线绝缘监测定值Udz9;

3).零序电压采样延时时间≧母线绝缘监测延时(Tzd9);

满足以上条件,保护即驱动告警信号继电器15J(2C13/2C14)(直到手动复归,继电器才返回),面板告警灯亮。

说明:如“零序电压自产”投入,则零序电压通过三相电压矢量和/3计算所得。


RLP29 PT断线

1).RLP24  PT断线-“投”;

2).线电压Uab、Ubc、Uca中,有一线电压采样值 ≧ PT断线电压定值(Upt1),另一线电压采样值 < PT断线电压定值(Upt1);

3).满足以上两个条件持续时间≧PT断线定值 Tupt1

满足以上条件,保护即驱动告警信号继电器15J(2C13/2C14)(直到手动复归,继电器才返回),面板告警灯亮。


RLP29 PT断线闭锁过流

1).RLP24  PT断线-“投”;

2).  RLP25 PT断线闭锁过流—“投”

同时满足以上条件,则当发生PT断线时(满足PT断线条件),保护闭锁速断、限时速断、过电流、加速保护(包括前加速和后加速)。


RLP31  PT失压

1.RLP31  PT失压-“投”;

2.线电压Uab、Ubc、Uca都小于PT失压定值(Upt2);

3.保护电流ia、ib、ic任何一相 ≧ 0.3A;

4.满足以上条件持续时间≧PT失压定值 Tupt2

满足以上条件,装置发生PT失压告警,并驱动告警信号继电器J31/32(直到手动复归,继电器才返回),面板告警灯亮。

PT失压复归条件:有1个线电压大于等于60V,或者3个保护电流(ia、ib、ic)都<0.3A.


RLP32控制回路断线

1.RLP27  控制回路断线-“投”;

2.同时采集到分位、合位信号,或同时采集不到分位、合位信号,持续时间≧ 控制回路断线延时TKZ1;

满足以上条件,装置发生控制回路断线告警保护,并驱动告警信号继电器J31/32(直到手动复归,继电器才返回),面板告警灯亮。


距离保护

1.启动元件

相间距离启动判据:

式中 Φ表示A、B、C相;iset 表示过流启动定值;△表示突变量;QD表示启动定值

程序中,只整定电流突变量启动值,负序电流突变量启动值(3I2)规定为相电流突变量启动值的3/5,既I2规定为相电流突变量启动值的1/5。


装置具有智能无故障快速复归功能,启动元件动作后所有故障检测元件均不启动并持续500ms后整组复归,保证了再次故障发生时的快速反应。若启动元件动作后检测元件一直动作则7S后整组复归。

备注说明(说明书内容过多,不能全部展示,如有需求,请于公司联系)

文章来自电力微机保护网

相关推荐

什么是IEC61850协议2024.08.20

IEC61850协议是国际电工委员会(IEC)制定的一个用于电力系统自动化的国际标准。它定义了一种标准化的通信和数据模型,以支持设备和系统之间的数据交换和互操作性。以下是关于IEC61850协议的详细解析:一、协议概述IEC61850协议广泛应用于变电站自动化、配电网自动化和智能电网等领域,

微机保护装置选择哪种通讯方式好2020.06.15

微机保护、微机保护装置、微机保护通讯

电能质量在线监测装置技术规范2020.04.06

电能质量在线监测装置、电能质量在线装置

频率电压紧急控制装置原理及使用场景介绍2024-08

频率电压紧急控制装置在电力系统中扮演着至关重要的角色,其原理和使用场景涉及电力系统的稳定运行和紧急情况下的控制。以下是对其原理及使用场景的详细介绍:原理频率电压紧急控制装置是一种自动化设备,主要...

主变保护屏的组成、作用和价格有哪些?2022-12

主变保护屏,变压器保护装置,变压器差动保护装置

主变变压器保护功能基本要求和变压器故障,不正常运行状态是什么?2020-06

变压器保护测控装置、变压器保护、变压器保护装置
产品推荐
