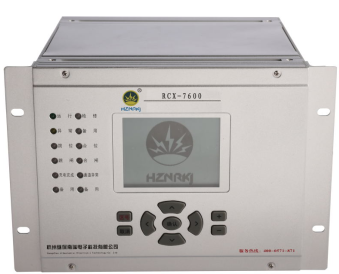

1171机组保护智能控制装置说明书

概述

   1171机组保护智能控制装置是针对低压 400V 水轮发电机组，自行研制、开发的一体化产品，本智能控制装置将多种控制功能集中于一体，功能完整全面，突破传统控制系统的构成模式，具有安装、调试、维护简便，减少电站的操作人员及其劳动强度、操作简便的特点，具有较高的性价比。

   1171机组保护智能控制装置适用于发电机出口电压为 400V、单机容量为1000kW 以下的水力发电机组。低压机组智能控制器的核心为工业级32位ARM微处理器， 采用多种人工智能技术，完成机组的自动控制、频率调节、同期并网、发电机保护等功能。

   该系统同时具备以太网和RS485通信，通过通信接口可与上位机相连。微机控制部分采用标准机箱，安装方便、用户可根据图纸和说明书 即可完成安装、调试。

1.1主要特点

1、可靠性高，本控制系统在硬件和软件方面采用多种提高可靠性的技术措 施，如硬件、软件冗余技术，抗干扰处理技术等。在硬件上，外围线路 与内部电路完全隔离，模拟电路与数字电路（处理器部分）完全隔离， 强电与弱电完全隔离，以保证将外界干扰对装置内部的电路影响控制在 最小的范围内。在软件上，每个流程模块采用定时器监测和看门狗技术， 如果出现死机或程序异常出错，装置会自动复位，恢复正常运行，在控制和数据处理上采用多种智能处理技术。

2、输入输出点数多，装置具有32 点开关量输入点，13 路模拟量和温度输入点，16 路开关量输出点，可以满足 400V 机组的基本需要。

3、参数测量全面，装置不但实时测量机组机组频率、电压、电流、有功功率、无功功率、功率因数，电网频率、电压等,还具备温度、水位等其他模拟量的检测。

4、操作维护调试方便。模块化插卡式结构，更换模块维修方便。采用人工 智能技术，操作调试便利。

1.2主要功能

1.2.1 控制、调节、测量功能

1.发电机 400V 侧交流电参数测量和显示

2 自动开机

3 自动停机

4 事故停机

5 自动调频

6 自动同期并网

7 自动功率调整

1.2.2 保护功能

1 过流保护

2 过负荷保护

3 过电压保护

4 低电压保护

5 低频保护

1.2.3 机组状态定义

1.空转态——机组转速已经到达额定转速，未建压，断路器分；

2.空载态——机组转速已经到达额定转速，已建压，断路器分；

3.发电态——机组转速已经到达额定转速，已建压，断路器合；

4.停机态——机组无转速，无电压，断路器分；

5.不定态——除上述以外的所有状态。

 功能说明

4.1自动开机

1.接收开机命令：当开入量R22从0变为1并保持80ms以上，认为收到一次开机命令，确认收到开机命令后，启动自动开机流程，液晶报 ”自动开机”。

2.开机准备：接收到开机命令后，装置执行首先执行开机准备工作，液晶报 ”开机准备检查”开机准备检查的内容有:

A:断路器位置是否在分位

B:检查是否有跳闸事故未处理

C:检查刹车是否复归。

D:如果机组条件中设置了检查冷却水,则还需满足开入量R8=1

E:如果机组条件中设置了检查灭磁,则还需满足灭磁开关在分位(开入量R6=1)

满足同时A,B,C,D四个条件,装置开机准备检查完成,开机流程进入开主阀.

3.开启主阀：出口J15，液晶报 ”开主阀” 监测开入R11主阀全开，当R11=1时，主阀开启完成,复归开主阀出口,并进行下一步。当超过设置时间仍未监测到主阀全开信号，装置报开机失败。如果主阀使用人工开启,则只需要在开出配置中,开主阀事件的出口配置为0.

4.投调速器：调速器投入，当机组功能 内置调速=投 时，装置使用内部调速，选择退时，装置使用外部调速器。装置通过开出(J3开调速器,J4关调速器)来对外部电机或者调速器进行控制.当调速器将频率控制到额定频率之后,装置进入空转态,面板上空转指示灯亮,.调速过程中，同时进行超时计时，超过定值Ttsq(调速器超时定值)设定的时候后，装置报开机失败。

4.启动励磁: 装置进入空转后，开始起励（J9起励），并进行起励控制。当励磁电压达到设置定后，装置进入空载态。

5.同期并网：装置检测相差，频差，压差，在频差和压差满足Dfre(频差范围)和Dvol（压差范围）时，装置在相差为0时发出合闸命令，驱动合闸出口J12（合断路器）。如果设置了导前时间，则装置的合闸动作提前输出，提前的时间即Tdqsj(导前时间)。装置通过开入量R17，R18判断同期是否完成，当R17=1，R18=0时，认为同期并网完成，从启动同期并网开始，如果超过设定时间（Tqto同期超时定值），装置报开机失败。

6.发电运行：并网完成后，装置进入正常发电。装置先将有功和无功调至设定值后，装置转为开环控制。用户可通过按键增减功率设定值。

备注：（详细说明书请与公司联系）
