什么是检测饱和电流型微机消谐装置?

更新时间:2022.01.30     作者:管理员      浏览次数:78

电磁式电压互感器发生铁磁谐振时产生的过电压使电流激增,造成一次侧熔断器熔断,导致电压互感器烧毁,甚至引起避雷器、变压器、断路器的套管发生闪络或爆炸的事故频繁。一般我们根据分析故障现象,判断故障类型,找到有效措施防止电磁式电压互感器发生铁磁谐振的方法。现在,我们来看下检测饱和电流型微机消谐装置的工作原理以及能否有效抑制电磁式电压互感器发生铁磁谐振?

检测饱和电流型微机消谐装置针对传统半绝缘电压互感器谐振过电压治理措施的弊端,结合一、二次消谐措施,进行优势互补,提出了以饱和谐振理论为基础的抑制涌流的主动式治理策略,研发以电压互感器饱和电流作为动作条件的检测饱和电流型微机消谐装置,有效的解决电压互感器保险及其本体烧毁问题。

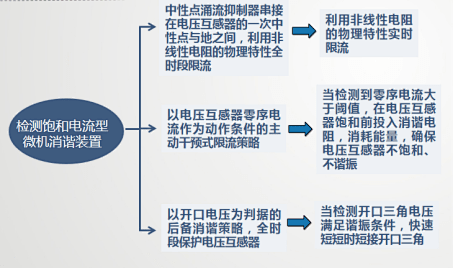

检测饱和电流型微机消谐装置工作原理图



针对检测饱和电流型微机消谐装置能有效解决电压互感器保险及其本体烧毁问题,接下来,我们总结下检测饱和电流型微机消谐装置有哪些功能特点,有效抑制了铁磁谐振?

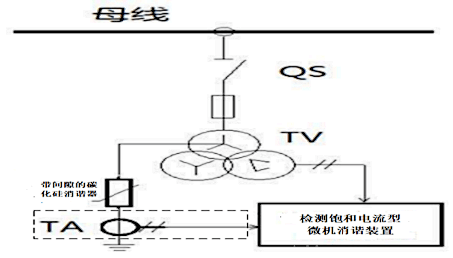

一次示意图


1、能够主动干预并预防谐振过电压发生


采用电压互感器饱和电流作为判据,响应时间在5ms以内,保护(电压互感器用)熔断器在其保护范围外的电流作用下不被损坏。快速消谐,保护电压互感器及系统元件的正常运行,有效消除铁磁谐振。

2、能够主动干预并预防谐振过电压发生


能够连续快速消除铁磁谐振过电压,将电压互感器的激磁电流抑制在200mA以内,使电压互感器不饱和,确保PT不谐振、PT保险不熔断。

3、能够主动干预并预防谐振过电压发生



快速识别系统中的故障类型(弧光接地、金属接地、系统过/欠压、PT断线、分频谐振、工频谐振、高频谐振等),并对故障电压、电流进行录波,有利于分析谐振产生及故障发生原因。

基于以上检测饱和电流型微机消谐装置的三大特点,有效抑制了电磁式电压互感器发生铁磁谐振,保护了电网安全运行。


文章来自电力微机保护网
