高压断路器的介绍

更新时间:2020.06.13     作者:管理员      浏览次数:238

转载请备注(http://www.weijicekong.com/

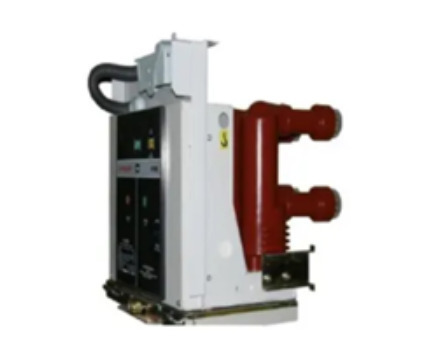

   断路器在电力系统中属于一次设备。对于断路器,大体可以分为高压断路器和低压断路器。其中低压断路器可以分为塑壳断路器、框架断路器等。而高压断路器一般是真空断路器,它不仅可以切断或闭合高压电路中的空载电流和负荷电流,而且当系统发生故障时,通过继电器保护装置的作用,切断过负荷电流和短路电流。

http://www.weijicekong.com/

(1)断路器的作用与功能

   高压断路器是电力系统中最重要的设备之一,用来在正常情况下接通和断开电路、在故障情况下能迅速开断故障电流的开关设备。包括:切断或闭合高压线路的空载电流;切断或闭合高压线路的负荷电流;切断或闭合高压线路的故障电流。

(2)断路器分类及特点

   高压断路器主要分为多油断路器、少油断路器、六氟化硫断路器、真空断路器、压缩空气断路器等。它们的特点如下:

1)多油断路器

   实现简单、价格便宜,但由于用油量大、体积大、检修工作量大且易发生爆炸和火灾现象。多油式断路器是以绝缘油为灭弧介质及主要绝缘介质的高压断路器,其结构简单,工艺要求低,但体积大,用钢材和绝缘油都比较多。

2)少油断路器

   用油少,油箱结构小而坚固,具有节省材料、防爆防火等特点。少油断路器使用安全,使配电装置大大简化,体积小,便于运输。少油断路器结构简单,使用历史长,运行经验丰富,目前在电力系统中仍处于主导地位,我国生产的20kV以下的少油断路器为屋内式,35kV及以上为屋外式。

3)SF6断路器

   电气性能好,断口电压较高。设备的操作维护和检修都很方便,检修周期长,且开断性能好,占地面积小,特别是SF6全封闭组合电器可大大减少变电所的占地面积。一般来说,由于SF6绝缘介质本身的优良性能,使得SF6断路器获得众多优良特性。断口电压高。220kV SF6断路器只需要单个断口,因而结构简单,制造、安装、调试、运行方便;允许断路次数多,检修周期长;开断性能良好,SF6断路器开断电流大,灭弧时间短,无严重的截流现象,而且开断容性电流时不产生重燃;不易着火,运行更安全;占地少;价格高。

4)真空断路器

   以真空作为绝缘和灭弧介质,体积小,重量轻,但对于灭弧室工艺和材料的要求高可连续多次操作,开断性能好,动作时间短,且运行维护简单,可靠性高,适用于配电系统操作多的特点,在35kV及以下系统得到广泛应用。

5)空气断路器

   空气断路器也叫压缩空气断路器。利用预先储存的压缩空气来灭弧。压缩空气不仅作为灭弧和绝缘介质,而且还作为传动的动力。空气断路器短路能力大,动作时间快,尺寸小,重量轻,无火灾危险,但结构复杂,价格贵,需要装设压缩空气系统等,主要用于110kV及以上对电气参数和断路时间有较高要求的系统中,以及大型发电机出口需要很大额定电流与开断电路的场合。在我国,通常用于110kV及以上的大容量电力系统中,目前已基本上被SF6断路器取代。

6)SF6全封闭组合电器(简称GIS)

   它是将变电站中除变压器以外的一次设备,包括断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端,按系统布置进行优化设计并有机地组合成一整体。其主要优点是占地面积小,占用空间少,运行可靠性高,检修周期长,不受外界环境条件的影响,抗震能力强等。主要缺点是价格昂贵。目前已得到越来越多的应用,主要用于110~500kV系统。

   以上主要介绍了电力系统中断路器的作用功能及常见断路器的分类、特点。对于高压断路器可以通过操作机构可以自动分合闸。因此在实际使用过程中,微机保护装置的使用是必不可少的。当出现故障时,微机保护装置及时准确的动作,将断路器分闸,切除故障,减少损失。

文章来自电力微机保护网
