电气接线图简介

更新时间:2020.06.13     作者:管理员      浏览次数:207

转载请备注(http://www.weijicekong.com/

   在电力系统中,电力设计院和其它电力设计部门主要的职责是根据现场的实际需要,并参照行业的设计规范。同时考虑设备的技术参数等等做出电气图纸和项目技术规范。属于项目前期非常重要的一项工作。关于电气图纸,主要大体可以分为原理图和接线图。其中电气接线图是根据电气设备和电器元件的实际位置和安装情况绘制的,只用来表示电气设备和电器元件的位置、配线方式和接线方式,而不明显表示电气动作原理。主要用于安装接线、线路的检查维修和故障处理。

微机保护装置

微机综保

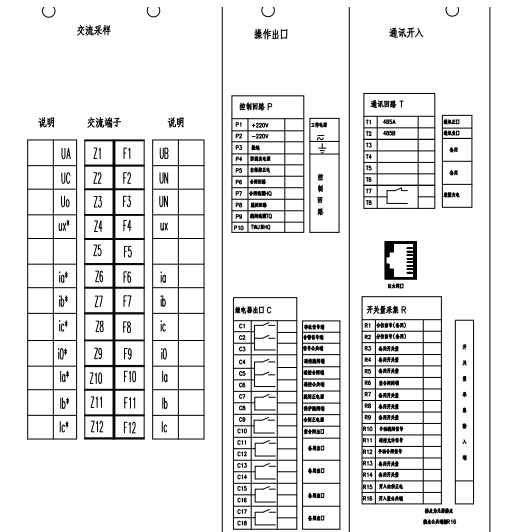

下面简单介绍一下接线图

1、接线图中一般示出如下内容:电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。

2、所有的电气设备和电器元件都按其所在的实际位置绘制在图纸上,且同一电器的各元件根据其实际结构,使用与电路图相同的图形符号画在一起,并用点画线框上,其文字符号以及接线端子的编号应与电路图中的标注一致,以便对照检查接线。

3、接线图中的导线有单根导线、导线组(或线扎)、电缆等之分,可用连续线和中断线来表示。凡导线走向相同的可以合并,用线束来表示,到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示,在不引起误解的情况下也可采用部分加粗。另外,导线及套管、穿线管的型号、根数和规格应标注清楚。

   电气设备使用的电气接线图是用来组织排列电气设备中各个零部件的端口编号以及该端口的导线电缆编号,同时还整理编写接线排的编号,以此来指导设备合理的接线安装以及便于日后维修电工尽快查找故障

   电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机、电器、线路之间的电气接线;由电气接线图可获得对该系统的更细致的了解。

   以上为电力接线图的介绍,很多时候,只有接线图正确,才能保证现场接线的正确,如有有一根线错误,那么在项目联跳过程中就会出现问题。有时候一个小小的问题,都要浪费很长时间来处理。由此可以看出电气接线图的正确性的重要性。

   文章来自电力微机保护网
