接触器的主要技术参数和类型有哪些

更新时间:2020.06.15     作者:管理员      浏览次数:199

转载请备注(http://www.weijicekong.com/

   接触器在低压系统中使用非常广范。一般由成套单位或者设计人员来选定产品。在选择接触器时,需要满足实际使用情况。那么接触器的技术参数都有哪些,接触器的选择方法又有哪些?

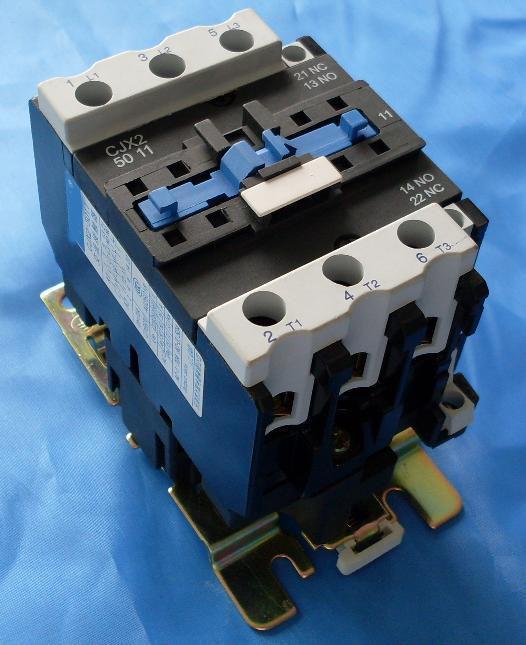

接触器

接触器的技术参数

(1)额定电压:接触器的额定电压是指主触头的额定电压。交流有220V、380V和660V,在特殊场合应用的额定电压高达1140V,直流主要有110V、220V和440V。

(2)额定电流:接触器的额定电流是指主触头的额定工作电流。它是在一定的条件  (额定电压、使用类别和操作频率等)下规定的,目前常用的电流等级为10A~800A。

(3)吸引线圈的额定电压:交流有36V、127V、220V和380V,直流有24V、48V、220V和440V。

(4)机械寿命和电气寿命:接触器是频繁操作电器,应有较高的机械和电气寿命,该指标是产品质量的重要指标之一。

(5)额定操作频率:接触器的额定操作频率是指每小时允许的操作次数,一般为300次/h、600次/h和1200次/h。

(6)动作值:动作值是指接触器的吸合电压和释放电压。规定接触器的吸合电压大于线圈额定电压的85%时应可靠吸合,释放电压不高于线圈额定电压的70%。常用的交流接触器有CJl0、CJl2、CJ10X、CJ20、CJXl、CJX2、3TB和3TD等系列。

接触器的选择方法

(1)根据负载性质选择接触器的类型。

(2)额定电压应大于或等于主电路工作电压。

(3)额定电流应大于或等于被控电路的额定电流。对于电动机负载,还应根据其运行方式适当增大或减小。

(4)吸引线圈的额定电压与频率要与所在控制电路的选用电压和频率相一致。

以上为接触器的一些介绍。在很多时候接触器当做开关来使用。如当下的分布式光伏项目中,一些容量比较小的光伏并网柜,很多都在使用接触器。接触器的结构简单,安装便利,同时也便于维护管理。
