断路器的主要参数有哪些

更新时间:2020.06.16     作者:管理员      浏览次数:196

转载请备注(http://www.weijicekong.com/

   在电力系统中,断路器的使用非常多。在选用断路器时,需要参考断路器的技术规范。其中包括断路器的技术参数。常见的断路器主要参数如下。

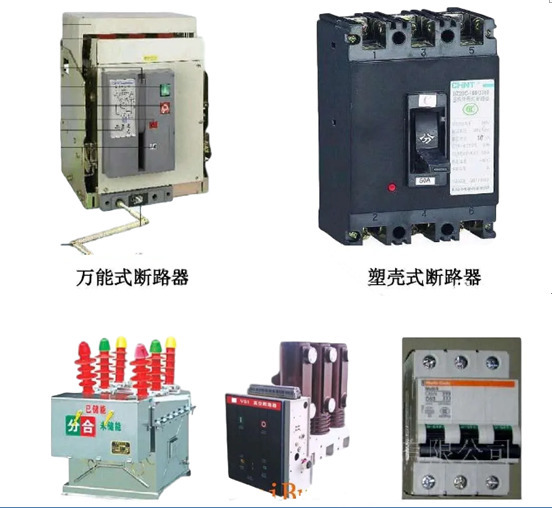

1592188159714732

1.额定电压及额定电流

(1)额定电压:正常工作的线电压。电力系统在运行中允许有士5%的波动,断路器必须适应在电压变化范围内能长期工作,为此断路器出厂时都以最高工作电压进行鉴定。如:对3~220kV范围内,其最高工作电压较额定电压约高15%左右;对330kV以上,规定最高工作电压较额定电压高10%。

(2)额定电流

   指在额定频率下长期通过此电流时,断路器无损伤,且各部分发热不超过长期工作时最高允许发热温度。我国规定额定电流为:200、400、630、(1000、12501600、(1500)、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000A。

2.额定开断电流和额定断流容量

(1)额定电压下能断开的最大电流。其值应大于设备安装地点的最大短路电流。它是标志断路器开断能力的一个重要参数

   我国规定额定开断电流为:1.6、3.15、6.312.5、16、20、25、31.5、40、50、63、80、100kA等。

(2)额定断流容量:把额定条件下的开断能力称为额定断流容量。我国根据国际电工委员会(IEC)的规定,现只把额定开断电流作为表征开断能力的唯一参数,而断流容量仅作为描述断路器特性的一个数值。

3.关合能力

   说明断路器关合短路故障能力的参数为额定关合电流。其数值以关合操作时,瞬态电流第一个大半波峰值来表示断路器关合短路电流的能力除与灭弧装置性能有关外,还与断路器操动机构的合闸功率的大小有关。

4.耐受性能

   断路器应具有足够的耐受短时短路电流作用的能力。

(1)短时热电流(热稳定电流)在规定的时间内(规定标准时间为2s,需要大于2s时推荐4s)断路器在合闸位置,可能经受的短时热电流有效值(kA),称为短时热电流(或短时耐受电流)

短时热电流通过断路器时,各零部件的温度不应超过短时发热最高允许温度,且不致出现触头熔接或软化变形,以及其它妨碍正常运行的异常现象。

(2)峰值耐受电流(动稳定电流),即在规定的使用条件和性能下,断路器在合闸位置时所能经受的电流峰值。它与关合电流不同的是,峰值耐受电流是断路器处于合闸位置时通过的短路电流,而关合电流则是由于断路器关合短路故障所产生的短路电流

   峰值耐受电流反映了断路器承受由于短路电流产生电动力的耐受性能,它决定断路器的导电部分和绝缘支撑件的机械强度以及触头的结构形式。

5.操作性能

(1)全开断时间:指断路器接到分闸命令瞬间起到电弧熄灭为止的时间间隔。分闸时间与燃弧时间之和分闸时间:从断路器接到分闸命令瞬间到所有相的触头都分离的时间间隔;

燃弧时间:是指某一相首先起弧瞬间到所有相电弧全部熄灭的时间间隔。

   全开断时间是反应断路器开断过程快慢的主要参数,它直接影响故障对设备的损坏程度、故障范围、传输容量和系统的稳定性。

(2)合闸时间处于分闻位置的断路器,从接到合闸命令瞬间起到所有相的触头均接触为止的时间称为合闸时间。

6.自动重合闸性能

   自动重合闸的操作循环:分-0.3s一合分180一合分。断路器开断故障电路,从电弧熄灭起到电路重新接通的时间,称为无电流间隔时间,一般为0.3s或0.5s;断路器开断时间与无电流间隔时间之和称为自动重合闸时间。
