继保南瑞微机保护 > 新能源类产品 > 反孤岛保护装置
  • 产品名称: 反孤岛保护装置

  • 产品类型: 新能源类产品

  • 产品型号: RCX-FGD-I

  • 发布时间: 2020-04-15


产品描述

反孤岛保护装置

随着分布式光伏发电大规模接入电网,对配电网的继电保护配置、系统短路电流水平、配电自动化系统功能应用、电能质量、现场作业安全等的影响将会突显。由于分布式光伏发电大多属于用户侧并网,而且比较分散。当出力与负荷就近平衡,存在孤岛效应问题。

低压反孤岛装置是杭州继保南瑞电子科技有限公司为响应国家对光伏新能源的相关政策以及专门为电力检修或相关电力操作人员设计的一种反孤岛设备,由扰动负载、操作开关和反孤岛控制器组成。是破坏分布式电源孤岛运行的专用安全保护设备。


1.2 标准和规范

低压反孤岛装置满足 Q/GDW1974-2013《分布式光伏专用低压反孤岛装置技术规范》、国家电网公司《关于做好分布式电源并网服务工作的意见》、《关于促进分布式电源并网管理工作的意见》和《分布式电源接入配电网相关技术规范》的相关要求,并满足 GB7251 的相关规定。在系统的安装和运行期间,要遵守所有相关的 IEC 规范及国家或地方相关安全导则。



1.3组成部分

容量

****KW3路)


台量

1


序号

产品名称

规格型号

单位

数量

生产厂家

1

反孤岛控制器

RCX-9390K

1

杭州继保南瑞

2

断路器

****/4P

3

国产优质

3

小型断路器

DZ47-63/2P   6A

3

 国产优质

4

扰动电阻

****


3

 国产优质

5

转换开关

LW26-20

1

国产优质

6

通道转换


3

 国产优质

7

辅料费:


1


8

壳体(W*L*H):

尺寸

1


备注:RCX-9390K操作说明

3.1 保护投退菜单

保护序号

代号



整定方式

备注

01

RLP01

I路反孤岛投入

/退


02

RLP02

II路反孤岛投入

/退


03

RLP03

III路反孤岛投入

/退


修改密码:1000

3.2 保护定值菜单

定值序号

代号



整定菜单

整定值说明

备注

00


保护定值套数

1~3

1

通常整定1

01

Kv1

PT变比/10

0.01~300



02

Udz1

有压阀值

30~400V



03

Trddz

反孤岛投入时间

1~99S

默认1S


04

HZcnt

反孤岛投入次数

1~10

默认2


05

Tjgdz

投入间隔时间

0-10分钟



4应用范围



低压反孤岛装置主要用于具有分布式光伏发电并网的 220V/380V 配电网中,一般安装在分布式光伏发电系统送出线路电网侧,如配变低压侧母线、箱变低压母线、低压环网柜、380V配电分支箱等处,在电力人员检修与分布式光伏发电相关的线路或设备时使用。


1.5工作条件

1.5.1 正常工作条件

(1) 环境温度:-25℃~+55℃(户内),-40℃~+70℃(户外); (2) 相对湿度:≤95%;

(3) 海拔高度:≤3000m,超过 3000m 按海拔修正系数进行修正。

(4) 抗震能力:水平加速度 0.30g,垂直加速度 0.15g; (5) 污秽等级:3 级;

(6) 使用地点不允许友爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气及有严重的霉菌存在;

1.5.2 特殊工作条件

对特殊工作条件,必须向制造厂咨询。制造厂与用户应就特殊工作条件取得一致意见。

技术参数

2.1 电气参数

名称指标要求
额定工作电压380V
额定频率50HZ
反孤岛容量100kw200 kW400kw
额定容量25kw50 kW100kW
短时耐受电流40A80 A160A
短时耐流持续时间1S

延时保护可整定
短     路    开  关  技    术  参 数延时保护动作时间设定值1 s
反孤岛柜投入次数可整定
与上级开关的互锁功能须具备
与上级开关的互锁方式电气
操作开关(操作次数)>12000 次

1.注:  1、挂壁式只适用于反孤岛容量为100-200kW

2、反孤岛容量指安装线路侧的逆变器最大容量

3、订货时需要提供上级开关的安装情况等

4、如有其他问题请与我公司技术人员联系


3、功能说明

3.1 反孤岛装置功能

反孤岛装置主要功能为破坏并网光伏发电系统的孤岛效应,保证运维人员人身安全, 保护 设备安全;

具有如下主要技术特点:

a)集保护、测量、信号、报警等功能于一体;

b)能强迫用户侧逆变器停运,为系统检修提供方便;

c)能够测量线路电压参数;

d)与上级开关互为联锁,杜绝误操作;

e)外形尺寸小,安装方式多样,适用于各种场合;

f)保护原理成熟可靠,能够经历长时间的现场运行考验;

g) 多回路操作时回路之间相互闭锁,保障操作和设备的安全性。


3.3 工作原理图

当电网需要检修时,并网开关断开。此时手动投入低压反孤岛装置。若柜中反孤岛控制器处于黑屏状态时,此时可以确认400V母线没有电压。如果此时 400V 母线有电压时,反孤岛控制器正常运行(反孤岛控制器的正常运行电压为85V-275V)。反孤岛中的扰动电阻投入,使得孤网运行的平衡状态打破,通过扰动400V母线电压,使得电压和频率波动。逆变器本身具备防孤岛保护功能,当逆变器检测到外部存在故障,自行停止工作。简单的说反孤岛的投入逼停逆变器。这样一来不用一一去确定每家每户的逆变器是否停止工作。这样既方便了检修人员检修设备,保证检修人员的安全,同时保证了用户的用电安全。

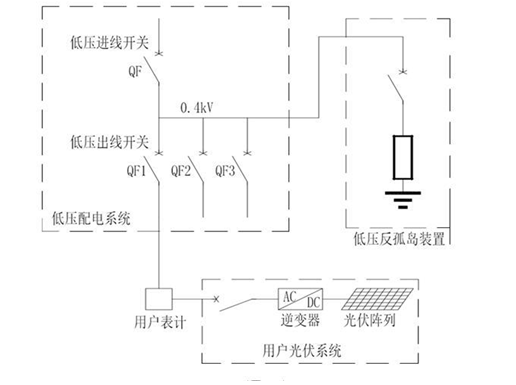

3.4 反孤岛装置接入示意



根据《国家电网公司关于印发分布式电源并网相关意见和规范的通知(国家电网办 〔2013〕333 号)》相关要求,反孤岛装置接入点为配变低压母线侧,如下图 所示:

电力微机保护网


3.5操作方法和流程图

1、打开柜门,检查线路是否接好。

2、将转换开关分别置于第一支路,第二支路,第三支路,查看控制模块显示状态,查

看各个支路电压。

3、将 转换开关打到有电压的支路,并手动投入反孤岛开关。反孤岛投切次数可设定,间隔在5分钟以上,保证间隔时间。跳闸时 间设置为1S.

4、使用结束后,将转换开关打到0状态

电力微机保护网
