保护电流和测量电流有什么区别

更新时间:2022.02.24     作者:管理员      浏览次数:352

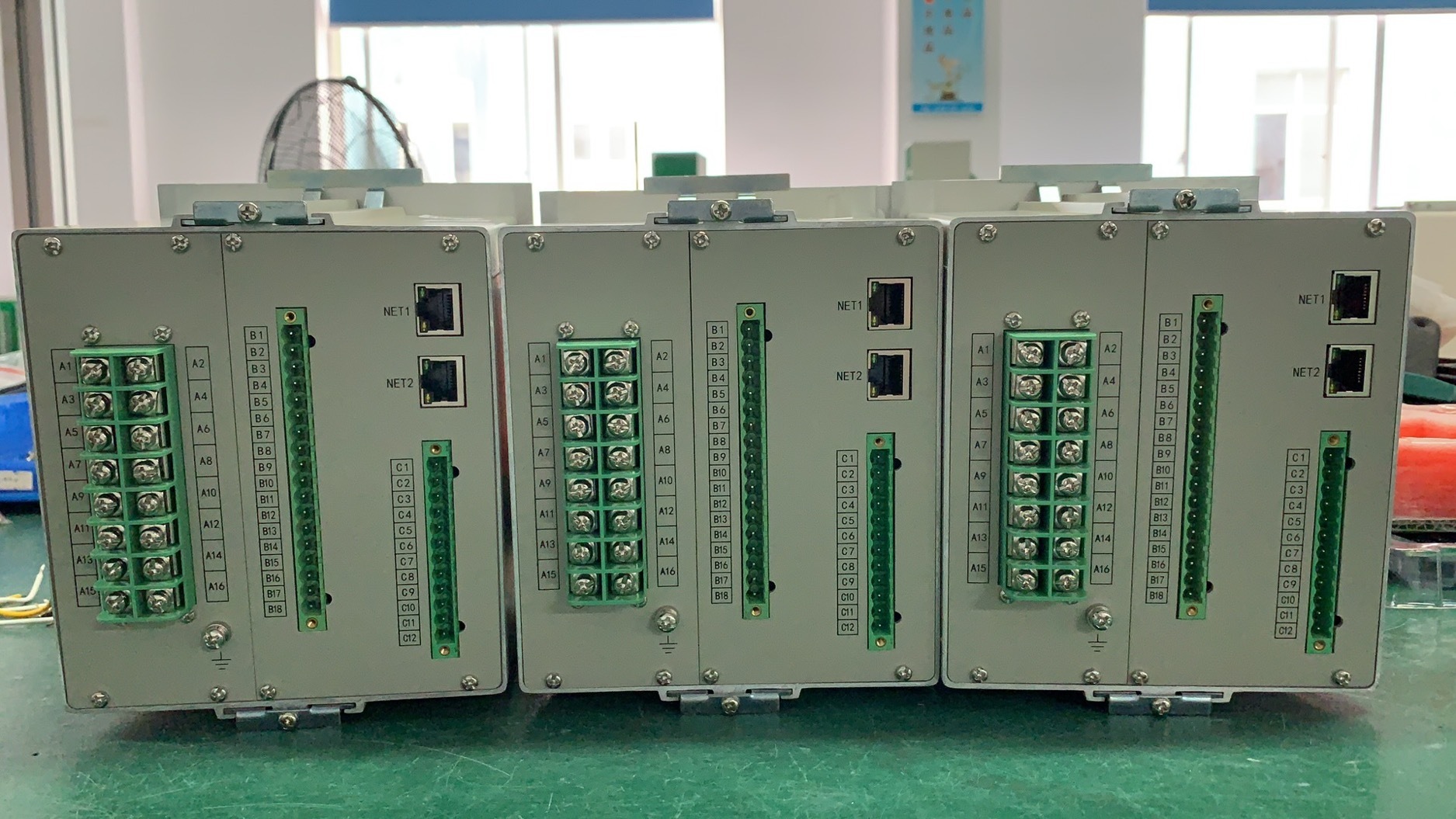

   对于我们常见的微机保护装置,都会有模拟量输入。其中常见的模拟量输入中有保护电流输入端子和测量输入电流端子。这两者有着明显的确区别,下面简单的介绍一下。

1591496139778556

1、保护装置中的测量电流为三相或者两相。采集的是二次电流,在保护装置中输入正确的变比,装置可显示一次电流值。测量电流用于电能的计量,就是电度。通常正常运行的电流小于铭牌额定电流。在现场实际应用中,保护装置、智能仪表以及电度表都是公用一组测量互感器。

2、保护电流是用于监测电流是否存在故障的依据。常见的三段式电流保护,差动保护等等都是取自保护电流。

3、对于微机保护中的保护CT和测量CT两者也是不一样的。保护CT的精度相对较差,但是抗大电流饱和性能优良。测量CT精度相对较高,但是抗饱和性能较弱,很容易出现饱和现象。

   以上为保护电流和测量电流的区别介绍。在市场使用的微机保护产品,对于低端产品,也是存在着只使用一组CT,既做保护电流使用,又做测量电流使用。但是这仅仅是低端产品,或者电流保护仅为辅助保护,并不是作为主要的保护功能使用。
