35KV变电站使用的微机保护及综自系统

转载请注明（http://www.weijicekong.com/）

   在电力系统中35KV电压等级不算高，但是也不算低。在这个电压等于对于国网电站，一般都是智能电站。而对于用户站来讲，大多还是规电站。由于电压等级比较高，重视程度要比10KV要高很多。因此在产品的选择上会更加的细心，考虑的方面更加周全。微机保护装置是电站必备的二次产品，相对于10KV来说，种类也比较多，技术要求也比较高。以下简单的介绍一下常规35KV变电站的微机保护装置及综自系统。

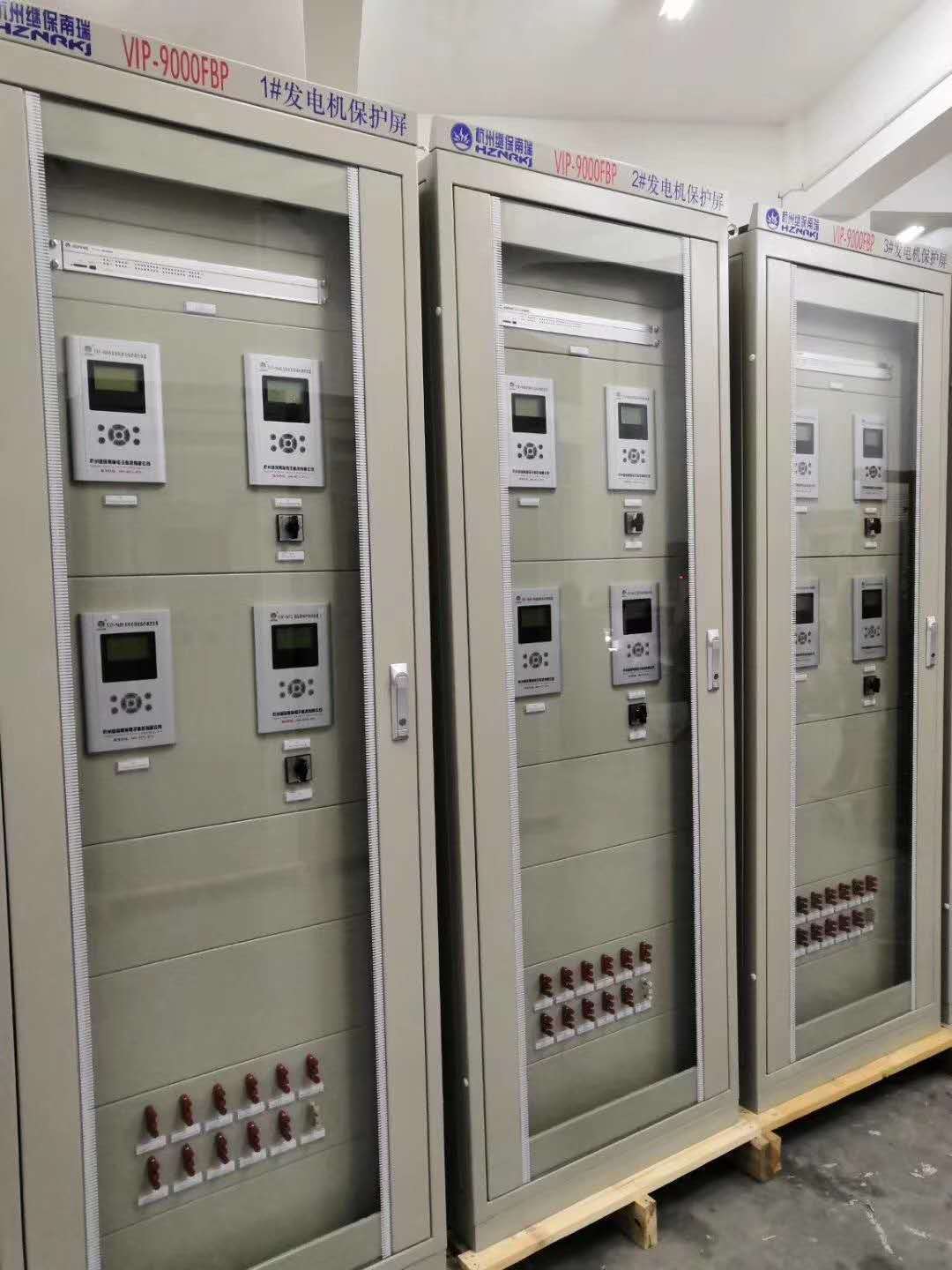

1、主变保护屏

   主变保护屏在35KV变电站中十分常见。屏柜内主要组成部分由变压器差动保护、变压器后备保护、变压器非电量保护等。主要保护对象是变压器，一般一台主变配一面变压器保护屏。

2、通讯屏

   通讯屏的作用的将站内的可做通讯的设备，通过电力系统规约接入进来，然后转发到后台监控系统。主要由通讯管理机、交换机组成。

3、公用测控屏

公用测控屏组成主要由公用测控装置组成，主要将站内的一些模拟量、开入量和开出量的信号接进来。

4、光差保护屏

对于35KV 的进线开关，一般使用光差保护，光差保护成对使用。

5、远动屏

远动屏由远动通讯管理机、交换机、对时装置组成。主要作用是将站内数据传到调度端或者集控站。

6、各个开关柜上的微机保护装置

7、后台监控系统

实现对电网运行的实时监控，使值班人员和系统调度人员通过管理平台及时把握系统的运行状态和事故处理的主动性

8、五防系统

五防系统是变电站防止误操作的主要设备，确保变电站安全运行，防止人为误操作的重要设备，任何正常倒闸操作都必须经过五防系统的模拟预演和逻辑判断
