10KV并网分布式光伏发电项目涉及哪些二次产品

更新时间:2022.12.12     作者:管理员      浏览次数:97


   目前,分布式光伏发电项目的并网水平大致分为两种,一种是低压并网。常用电压等级为 220V 和 400V。还有高压并网,并网电压等级为10KV。对于低压并网工程,涉及的二次产品相对较少,即我们常见的防孤岛保护装置、电能质量在线监测装置等。 10KV并网工程涉及的二次产品相对较多,一般电气设备的成本远高于低压。在不同的地区,所涉及的二次设备也不尽相同,下面简单介绍一下。

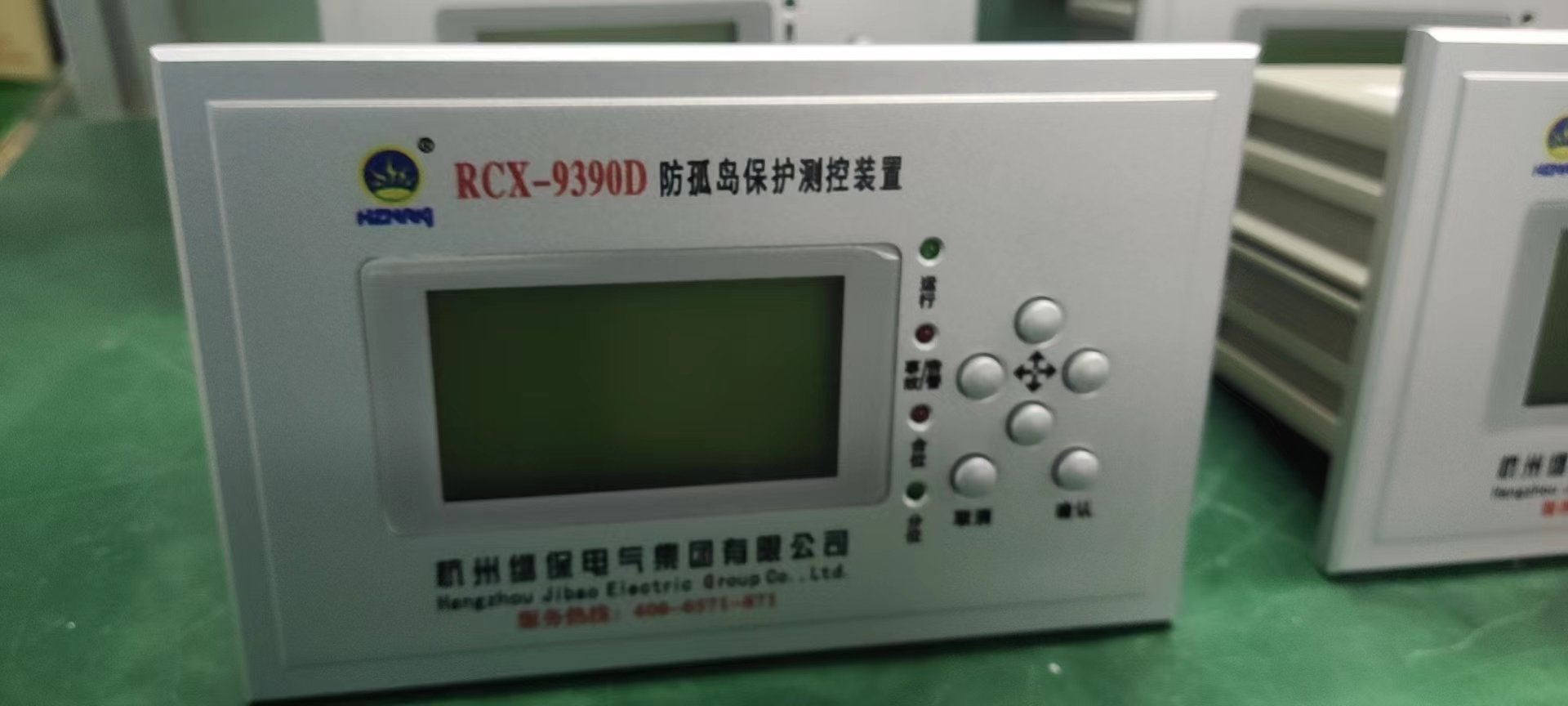

RCX-9390D防孤岛图片

1、三合一箱变测控装置

   目前箱变测控装置均为三合一箱变测控装置,具有箱变本身的测控功能、通信管理机、环网交换机等功能。这种设备一般都是从箱变厂家采购的,随着市场的变化,这种设备的价格不会太高,一般在5000到8000之间。

2、分散式综合微机保护

   光伏输入柜和光伏输出柜一般为高压KYN28柜。因此在高压开关上必须安装相应的微机保护,很多时候对微机保护都有一定的技术要求,如方向性溢流保护等。

3. 广泛的保护屏幕

   有时根据需要,还会安装反孤岛保护、关断装置和电能质量在线监测装置,这些装置分组安装在一起。有时,根据现场实际情况,这些设备也会分开安装在高压开关上。

4.遥控通讯屏

   远程控制通信屏在分布式光伏发电项目中必不可少。其功能是将站内所需数据通过远程控制协议发送给调度段,实现数据传输和并网。一般由通信管理机、交换机、GPS授时设备等组成。

5.后台监控系统

   后台监控系统有时安装在配电室的双工位手术台或群监上。主要来自主机。显示器、打印机、音响、鼠标和键盘。有时根据设计情况,可能不安装此类设备。

   以上是10KV分布式光伏发电项目常用的一些二次设备介绍,除此之外,还有一些,如光功率预测系统、光功率控制系统、环境监测仪、电能采集终端、直流屏、交流屏. 、发送数据网络柜等。不同项目、不同地点对分布式光伏发电项目的技术规范不同,以实际技术规范为准。
