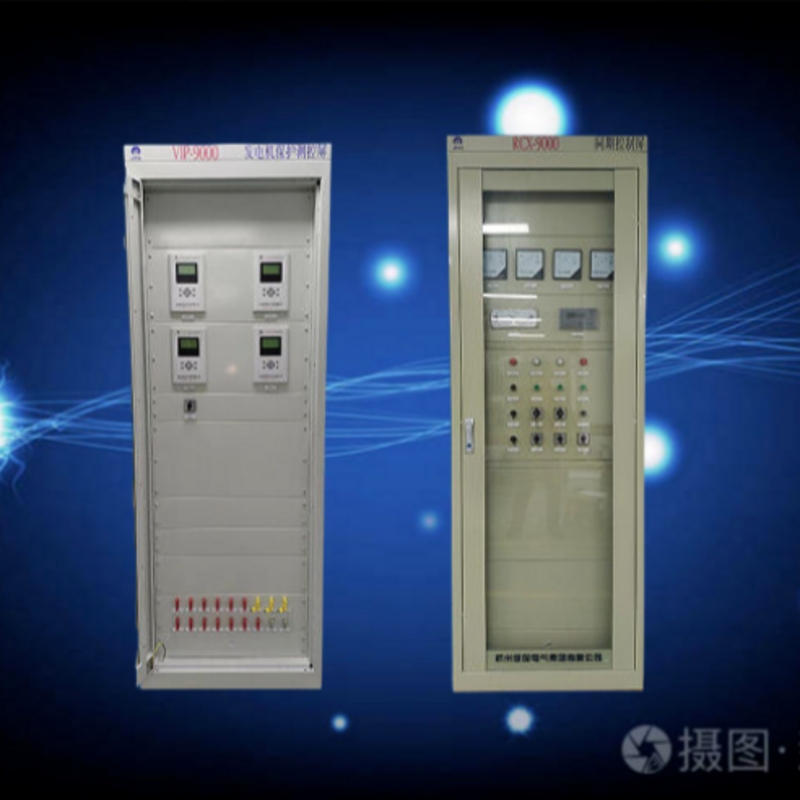

主变变压器保护屏介绍

在微机保护产品中，主变变压器将配有主变保护屏，下面将简单介绍主变保护屏。

  变压器保护屏的组成：

变压器保护屏主要由变压器保护装置、变压器差动保护装置、变压器后备保护装置组成。变压器无电保护装置。开关元件，2260*800*600屏体及附件

   变压器保护屏功能：

1、变压器纵差保护：分别对变压器高压侧、低压侧三相电流进行保护，作为变压器绕组相间（包括主变高压侧单相接地）故障保护。保护应具有可变比例制动特性，避免外部故障，避免励磁涌流。内部故障时应无制动瞬间动作，保护动作时间不得超过30毫秒。该保护装置按避过发电机停机和主变向厂用系统倒送电的方式进行整定，动作后执行解列、停机、跳灭磁开关，启动消防控制系统。

2、变压器后备保护：主变压器高压侧安装方向过流保护装置，供系统回厂用电时主变压器后备保护。跳主变10 kV侧断路器和6.3 kV侧厂断路器保护带时限动作。

3、低压侧主变压器接地保护：采用母线零序电压保护原理，对报警信号进行延时保护。

4、主变压器过负荷保护：主变高压侧装有过载保护装置，具有延时动作的报警信号。柜内应配有断路器操作箱及其它设备。此外，应设置下列非电量保护，该非电量保护采用独立的装置（该电源回路与上述电量保护分开，跳闸出口独立）：

5、主变压器温升保护：主变上层油温一段（95℃）起信号作用，第二段（105℃）起跳闸作用，另一段输出闭锁二段输出；主变绕组温度仅对信号起作用。

6、励磁变温升保护：在较高的温度下动作，发出信号；过高的温升，动作于解列。

7、变温升保护站：在温度较高的情况下，起信号作用；过高的温升，动作于解列。
