发电机转子接地保护

转载请备注（http://www.weijicekong.com/）

转子接地是发电机较常见的故障之一。转子一点接地时,由于没有形成闭合通略,励磁绕组参数没有改变,所以并不造成直接的危险,然而,如果再发生第2点接地故障,则会出现故障点电流过大而烧伤转子本体、励磁绕组被短接而使气隙磁通失去平衡引起振动以及轴系转子磁化等灾雄性后果,严重威胁发电机的安全。为此在发电机保护中，有一款单独的微机保护装置，即发电机转子接地保护装置来实现转子接地保护功能。以下对发电机转子接地保护的介绍。

(1)保护内容:反映发电机转子一点接地及两点接地故障。

(2)原理:转子一点接地保护采用乒乓式变电桥原理;转子两点接地保护采用定子电压二次谐波分量原理

转子一点接地保护:

转子一点接地,对发电机没有直接危害,根本目的是防止转子两点接地。

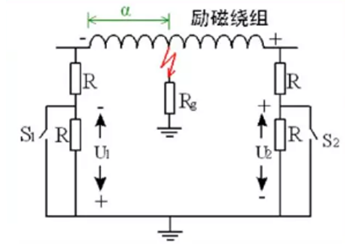

励磁绕组切换电桥两臂电阻值，测量不同状态下的U1,U2，计算励磁组对地的绝缘电阻Rg,判断是否发生一点接地故障。当R2<RL时,保护动作。

转子两点接地保护:

发电机转子两点接地时会在定子电势中产生二次谐波电压分量。测量发电机机端定子电压的二次正序谐波电压分量。当U2>U2set时,保护动作。

(3）特点

乒乓式变电桥法,测量精度高,减少误报

在线监测电子开关运行情况。

显示实时计算的励磁绕组绝绿电。

能够反映转子接地点的位置。

(4)出口方式:

转子一点接地保护:延时动作于发信号,自动启动两点接地保护。

转子两点接地保护:延时动作于全停
