具备A类检验报告 中国电科院 中国智研院检验报告电能质量在线监测装置厂家

更新时间:2023.10.07     作者:管理员      浏览次数:23

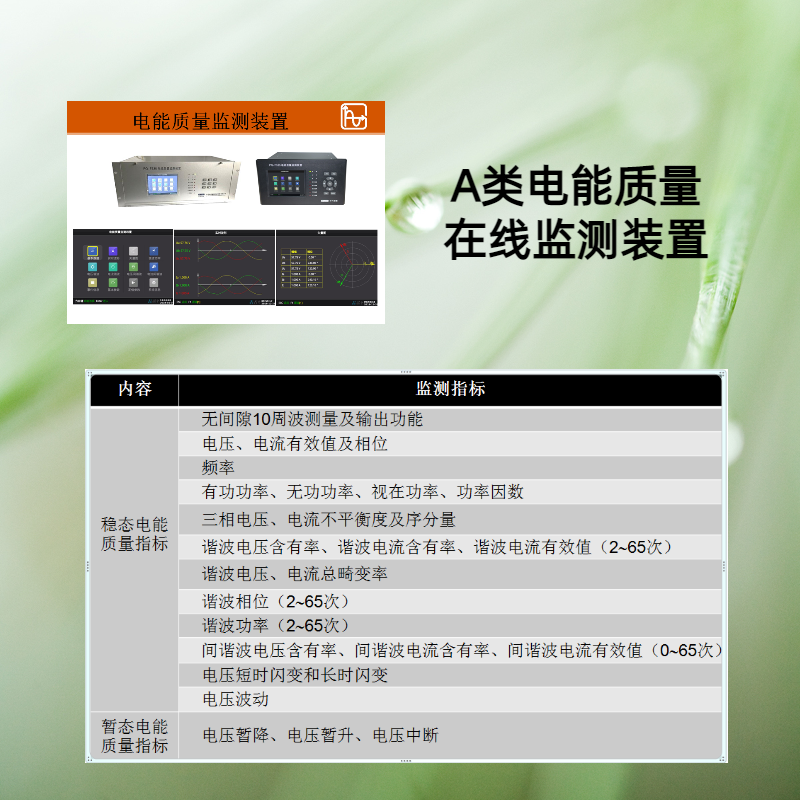

A类电能质量在线监测装置主要用于监测和记录电能质量数据,这些数据包括电压波动、频率偏差、谐波、闪变、不平衡度等。
电能质量监控装置由以下插件构成:
1. 电源插件:提供整个装置的电源,确保其正常运行。
2. I/O插件:包括2路开入和支持12路继电器输出,以满足现场状态监测、控制输出的要求。
3. 主板插件:包含微处理器CPU、RAM、ROM、Flash Memory、网络通讯电路等,同时包括GPS对时、IRIG-B码对时接口。
4. 交流插件:交流变换部分包括电流变换器TA和电压变换器TV,用于将系统TA、TV的二次侧电流、电压信号转换为弱电信号,提供给装置的模拟采样模块,并起强弱电隔离作用。每个插件具有4个监测通道,每个监测通道包含A、B、C三相。
除了上述主要插件外,A类电能质量在线监测装置还具有其他功能,例如全面的稳态与暂态电能质量监测与分析、高精度测量、长时间事件录波、内部统计、大容量存储、GPS对时、COMTRADE波形记录格式、PQDIF文件存储格式、IEC61850通讯规约等。
这些功能使得A类电能质量在线监测装置能够实时监测和记录电能质量数据,并提供相应的分析和存储功能,以便用户更好地了解和管理电能质量。
