变电站电力后台监控系统介绍

转载请备注（http://www.weijicekong.com/）

一、 什么是变电站监控系统

    变电站后台监控系统就是将变电站内的二次设备，如微机保护、直流屏、电度表、电能质量等二次设备，利用计算机技术和现代的通信技术，通过功能整合和技术优化设计，对整个电站执行自动监视。

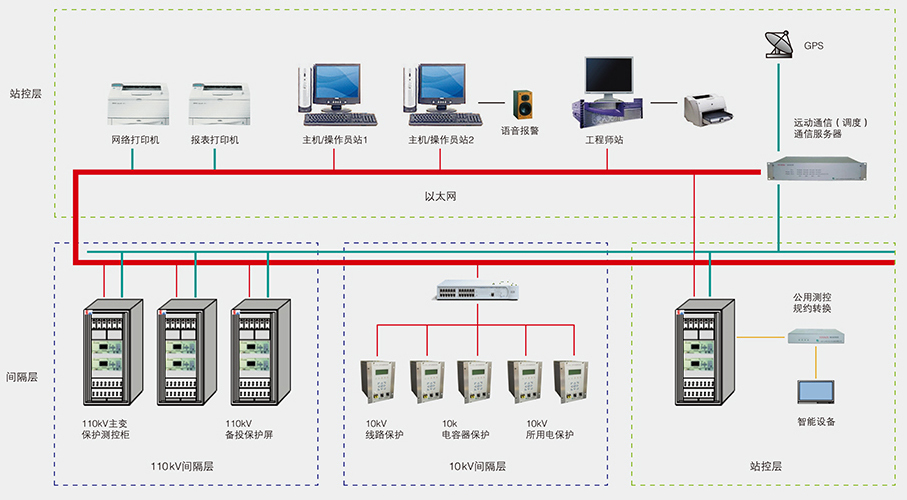

二、后台监控系统的组成，如下图

三、后台监控主要功能

1、在彩色显示器上有主接线图、表格、曲线、棒图等形式显示变电站的运行状态和运行参 数，不同颜色区分不同的状态(断路器的分、合、检修，运行参数的正常、越限)。  

2、断路器、刀闸的分、合操作，主变分接头的升、降、停操作。    

3、断路器变位、运行参数越限时，可利用语音响、文字等手段报警。    

4、潮流报表可自动定时打印，事故发生时事件顺序记录可自动打印，屏幕画面任意复制。  

5、各种统计、计算功能。   

6、屏幕显示变电站综合自动化系统配置图、监控系统及保护柜的插件状态表，用不同颜色反应各机柜、插件的状态。(运行、停运、故障) 

7、显示所需的保护定值，保护测量值。 

8、电源、通道、主要板接口具有防雷防过电压措施
