反孤岛装置与防孤岛装置的区别,怎么选择

更新时间:2020.05.21     作者:管理员      浏览次数:595

转载请备注(http://www.weijicekong.com/)

   在分布式光伏电站中,为了出现孤网运行而造成的伤害,在光伏并网之前会加装防孤岛保护装置或反孤岛保护装置。对于很多光伏人来讲,都认为这两者是一个产品,其实不是的,下面简单的介绍一下两者的区别。

1、概念上的区分

   防孤岛保护装置是防止孤岛效应出现,当装置检测到电网电压异常时,为了防止出现孤岛运行的现象,跳开并网开关,使得电站与电网解列。

反孤岛保护装置是已经形成了孤网运行,为了停止孤网运行,投入反孤岛装置,使孤网运行现象立即消失。

2、安装方式的不同

  防孤岛保护装置主要安装在光伏并网柜中,与并网开关配合使用。而反孤岛保护装置,主要是单独安装在并网柜附近,与并网开关形成互锁。

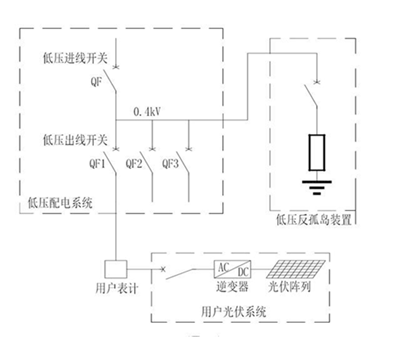

如下图

防孤岛保护装置

反孤岛保护装置

3、电压等级上的区分

防孤岛保护装置是微机保护产品,在实际应用中主要分为高压和低压。而反孤岛保护装置主要是用于低压380V,容量常见的一般有100KW.200KW。

4、外形上区分

反孤岛保护装置


防孤岛保护装置



   以上为防孤岛保护装置与反孤岛保护装置区别介绍。希望对大家在选择产品上有所帮助。
