五防系统的操作流程

转载请备注（http://www.weijicekong.com/）

   在电力系统中，无论发电站、变电站和配电站都会涉及到五防系统。该系统一般与后台监控系统安装在一起，主要的作用是防止误操作。微机保护的后台监控后台将数据通过CDT规约的方式传送到五防后台监控后台，主要包括开关位置点、手车位置点和刀闸位置点等。

“五防”的操作过程

   五防系统由五防专家系统、电脑钥匙、和锁具等几大部分组成。在五防系统中，已经输入了变电站一次主接线图和每一个设备的操作规则，并与监控系统实时通信。

   正常运行时，监控定时向五防系统传送现场设备的实际状态（开关、刀闸的状态等）。当运行人员需要进行操作时，首先在五防系统上进行模拟（也就是开操作票），并将操作票下传到电脑钥匙。

实际操作时，当运行人员对任何一个设备进行遥控操作，监控系统向五防系统发遥控命令。五防系统根据预先编写好的操作票判断：如果操作步骤与操作票步骤一致，五防系统向监控系统发遥控运行命令，允许操作，并通过电脑钥匙回传设备状态；如果操作步骤与操作票不一致，五防系统想监控系统发遥控禁止命令，拒绝操作。这样就起到了防误的目的。

若操作员工作站故障或监控网络同心异常，运行人员可将下载有正确操作票的电脑钥匙拿到现场，对开关、刀闸、地刀、网门等进行操作。

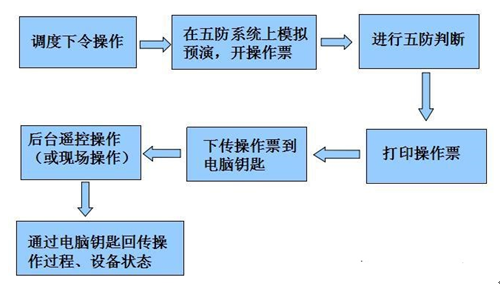

“五防”的操作过程如下图所示。

   值得说明的是，五防系统的采购使用，现场必须要有后台监控系统。因为后台监控系统要和五防系统联合一起完成操作过程。而现实中，有不少客户询价五防系统，但是现场没有后台监控，就算此系统安装了，在现场也无法正常的行使功能，这一点需要注意。
