零序电流保护和剩余电流保护

更新时间:2020.05.24     作者:管理员      浏览次数:388

转载请备注(http://www.weijicekong.com/)

   在电力系统,为了保证一次设备的安全稳定运行,经常会用到保护类的产品,如微机保护产品等。在很多时候,我们经常会听到零序过流保护和剩余电流保护。两种保护方式,很多人都会认为是一种保护功能,其实不是的。以下简单的介绍一下。

1、零序电流保护

   零序序电流保护是检测三相不平衡电流,它的电流互感器只能对相线电流或零线电流进行检测,不能同时对相线和零线电流检测。检测电流的数量级别一般多为数百至千安级别。安装位置一般为配电线路(或输电线路)的始端。

互感器的安装方式

1)三根相线一起穿过一个零序电流互感器(CT)

微机保护装置

2)三根相线各穿过一个(CT),

微机保护装置

3)N线上装一个(CT)(CT为零序电流互感器)

微机保护装置

2、剩余电流保护

   剩余电流保护是检测线路上的泄漏电流的,它的电流互感器叫剩余电流互感器,只能检测泄漏电流。当泄漏值超过整定值时,与之相连的剩余电流断路器(也称漏电开关、漏电断路器等)就会动作,切断负载的电源,对负载起保护作用。

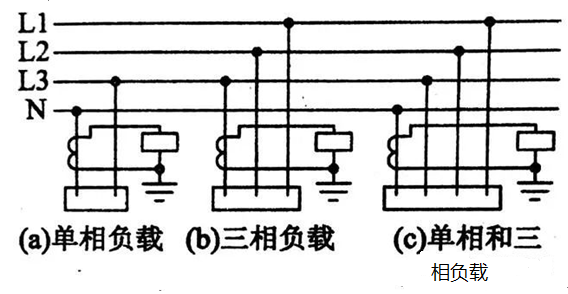

   安装接线方式也有三种:对单相负载保护时,相线和N线同时穿过CT,对三相负载进行保护时则三根相线同时穿过CT,又有单相负载又有三相负载时,相线和N线同时穿过CT(CT为剩余电流互感器),如图所示。

微机保护装置
