光纤差动保护简单介绍

转载请备注（http://www.weijicekong.com/）

   光纤差动保护是保护线路的一种非常重要的保护功能。一般使用在35KV及以上，特殊情况下也有在10KV电压等级使用。通常是成对出现的，也有’’T’接，三台差动保护装置实现。通过光纤技术，将对端的电流，功率信号传过来。光纤保护装置将本侧采集的模拟量和对端采集的数值进行对比计算，从而计算故障点在线路的内侧还是外侧，准确的判断出故障点。

   光差保护特点：

1、两侧的光差保护装置要相同。包括厂家，型号和软件的版本号等都要一致。对于目前大多数项目，用户采购光差保护，都要成对的采购。

2、线路两侧装设同型号、同变压、性能安全一样的电流互感器。电流互感器的二次回路接入相应的光差保护装置的采样端子上。对侧过来的光纤也接到相应的位置上，注意收发不要接反。理论上如果没有故障，两侧的差流为0。当内部出现故障时，两侧的电流存在差值，当差值达到保护定值时，超过整定时间，装置跳开两侧开关。

电流需要考虑的问题：

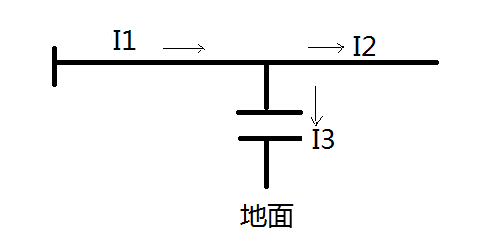

1、对于线路与地之间，相当于一个大电容，电流流经方向线路流向大地。

I1=I2+I3，由此可见，两侧容易产生差流，两侧距离越长，差流越大。为此解决方法是提高启动电流值，避免造成误动；适当的给增设电容电流补偿。

2、光差保护属于电流型的微机保护，当TA断线，极易造成两侧的采样值有误，进而使得保护误动作。为此增设TA断线闭锁差动保护。
