变压器备自投方式实现原理

更新时间:2020.05.28     作者:管理员      浏览次数:396

转载请备注(http://www.weijicekong.com/)

   我国的供电主要靠国家电网供电,电力缺口也随着经济的发展,逐渐增大。对于很多大型企业,为了保证供电的可靠性,都会使用备自投保护装置,备自投保护装置是微机保护的一种,常见的有四种备自投方式,包括进线备自投方式、母联备自投方式、桥备自投方式、变压器备自投方式。

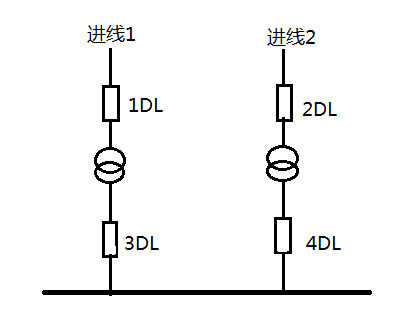

变压器备自投方式的实现原理如下:

备自投保护装置


备自投保护装置

正常运行条件

1、主变压器各侧断路器处于合位置,辅变压器各侧断路器处于分位置。

2、母线有压,辅变压器进线有压。

3、备自投投入开关处于投入位置。

启动条件

主变压器无电流,母线无电压,且辅变压器进线有压

动作过程

当主变压器无电流,母线无电压,且辅变压器进线有压时,若主变压器二次断路器处于合位置,则经延时跳开主变压器各侧断路器,确认跳开后,依次合上辅变压器各侧断路器;若主变压器二次断路器处于分位置,则经延时依次合上辅变压器一二次断路器。

退出条件

1、备自投一次动作完毕

2、3DL、4DL均处于合位置

3、有备自投闭锁输入信号

4、备自投投入开关处于退出位置
