电能质量在线监测装置怎么接线

更新时间:2020.05.30     作者:管理员      浏览次数:286

转载请备注(http://www.weijicekong.com/)

   电能质量在线监测装置主要应用于发电项目居多,主要的作用是监测电压和电流,通过装置内部的分析计算,有效的得出电能质量的真实参数,便于运维人员测量分析各种用电设备在不同运行状态下对公用电网电能质量的影响。

电能质量在线监测装置

   主要测量的参数有电流真有效值、基波有效值、2~50次谐波有效值; 电压真有效值、基波有效值、2~50次谐波电压畸变率、总畸变率; 真功率因数、基波功率因数; 基波视在功率、基波有功功率、基波无功功率; 电压偏差; 三相电压不平衡度; 基波电压(电流)相角; 电网频率; 电压波动与闪变值(长时闪变值(Plt)、短时闪变值(Pst));

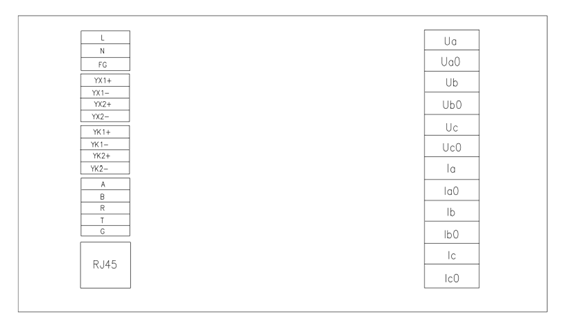

电能质量在线监测装置怎么接线

电能质量在线监测装置

电能质量在线监测装置

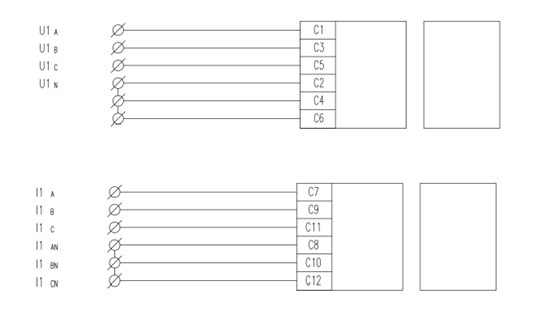

   由图可知,电能质量在线监测装置不起到保护作用,一般只做监测使用,因此在使用过程中通过接电压电流信号。在实际应用中,一组电压一组电流为单通道电能质量在线监测装置,两组电压两组电流为双通道电能质量在线监测装置,以此类推。根据实际的技术要求来选定合适的对应 的的产品。

文章来自电力微机保护网
