防孤岛保护装置在使用中可以不用接开关 的位置信号吗

更新时间:2020.07.13     作者:管理员      浏览次数:203

转载请备注(http://www.weijicekong.com/

   对于当下防孤岛保护装置在分布式光伏发电项目中使用的比较多。不同的厂家产品在实际使用接线也是不太一样 的。但是很多厂家的产品在逻辑判断上都需要判断并网开关的位置型号,这时候需要在防孤岛保护装置相应位置接入开关的 辅助触点。很多时候现场安装接线或者实际使用中没有接开关位置信号,有时候确实并网开关也没有预留位置信号。那么防孤岛保护装置在使用中可以不用接开关 的位置信号吗?

防孤岛保护装置厂家的功能

   对于当下使用的防孤岛保护装置,经常使用的保护功能有过电压跳闸、低电压跳闸、高频跳闸、低频跳闸、外部联跳、频率突变和有压合闸功能。对于很多现场中都会使用这些功能。除此之外很多项目还会涉及到电流保护、零序电流保护等等。

为什么要接开关位置信号

   防孤岛保护功能的逻辑判断一般都有开关位置信号的参与,举例说明:

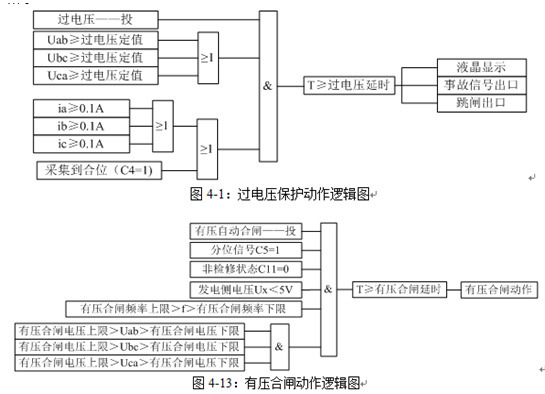

重合闸




   由上图可以看出,如果过电压保护在逻辑判断上不考虑开关的位置信号,我个人感觉也是没有太大问题,简单的说就是有故障了,且达到定值,就直接跳闸。不管开关在合位还是分为。但是对于有压合闸功能,我觉得就不能这样考虑了,开关在分位,有压合闸动作,开关合闸。如果开关在合位,有压合闸功能动作了,似乎没有什么意义,动作逻辑有误。

   以上为我个人观点,除此之外,位置信号也是一种反馈,告知装置保护动作成功或者失败。因此开关的位置点应该是有必要接线的。

文章来自电力微机保护网
