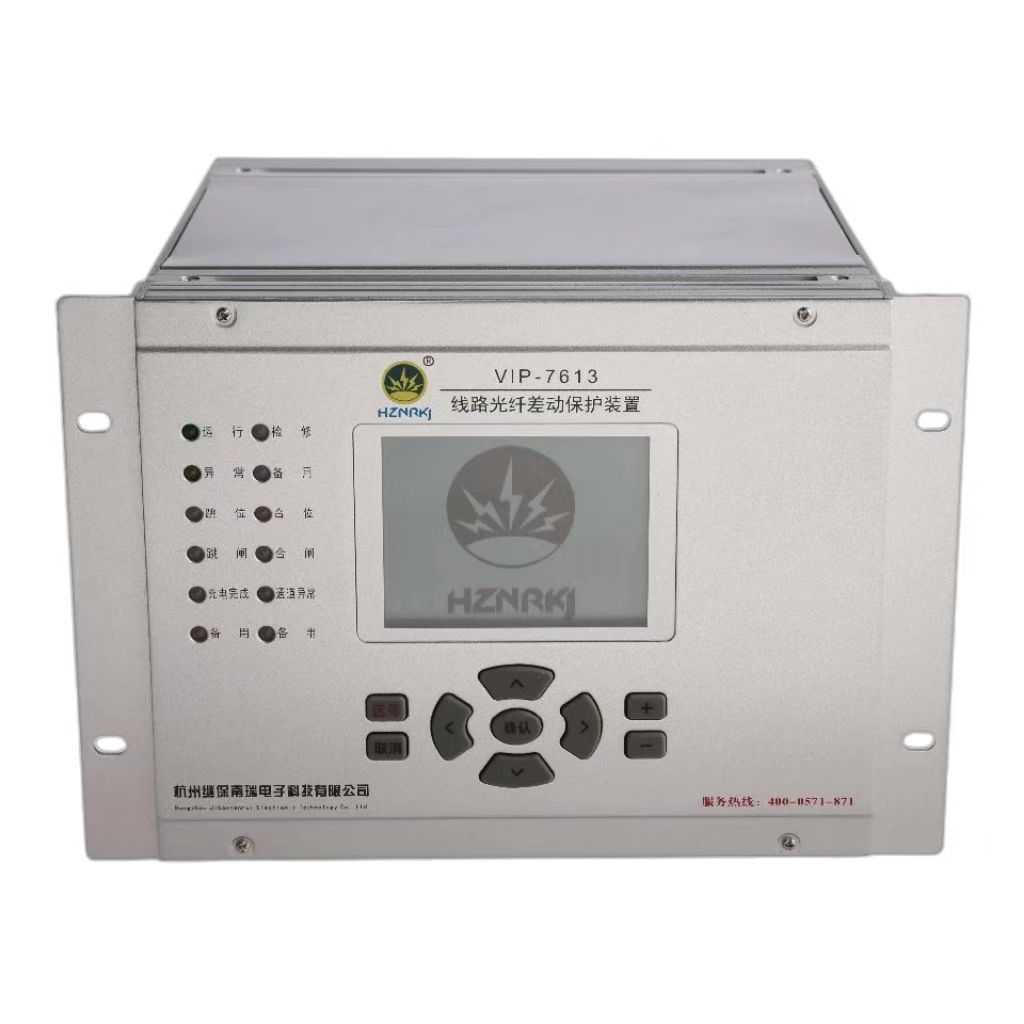

9700系列产品

                                                                                                    9700系列产品

适用范围:主要用于大型系统项目。

装置材料:外壳/面板均为铝合金型材、阻燃性接线端子、128*64液晶显示。

工作电源:AC/DC85~265V;可特殊定制DC24V、DC48V等

交流量采集:13路,不同型号的保护装置模拟量定义不同。

开关量采集:32个,已定义的非电量,在保护投退中关闭后为普通开关量。开入量电源可用DC24VDC110VDC220V,订货时需说明。

继电器出口:16个,其中有2个为告警跳间信号出口。另有1路装置失电信号

通讯接口:2路以太网103协议;1路485为 Modbus-RTU标准协议。2路以太网或1路以太网+485可组双网;485口也可用于软对时。

防跳回路:标准配置均带防跳回路(订货时说明也可不带)

直流量采集:输入3路:PT100可选0-2路,4-20mA采集可对应选3-1路。

输出2路:4-20mA;若有特殊要求:可做到8路内的输入或输出

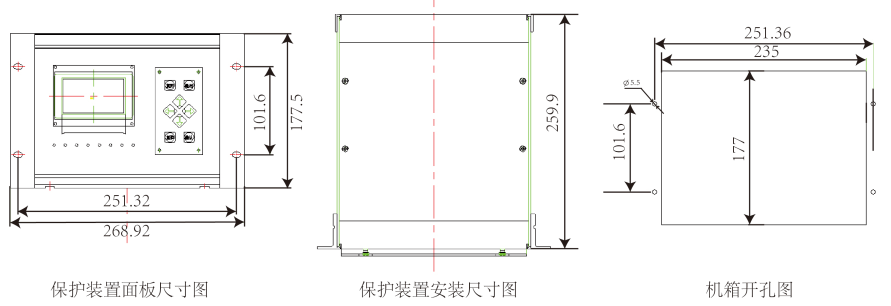

开孔尺寸:

微机保护装置

微机保护装置

1、发电机保护系列

发电机差动保护测控装置RCX-9798:纵差+非电量

发变组差动保护测控装置RCX-9799:纵差+非电量,适用Y/△即yd11型

发电机后备保护测控装置RCX-9788:火电10MW以下,水机5M以下

发电机综合保护测控装置RCX-9788C:后备+差动,适用小容量发电机

发电机后备保护测控装置RCX-9788D:低压发电机

发电机接地保护测控装置RCX-9789:励磁电压不大于1000V

发电机综合保护测控装置RCX-9788G:船舶上专用


2主变保护系列

主变综合保护测控装置RCX-9791:纵差+低后备非电量,适用yd11型

主变差动保护测控装置RCX-9792:纵差+非电量,适用yd11型

主变差动保护测控装置RCX-9793:纵差+非电量,适用yoyd11型

主变有载调压测控装置RCX-9780:档位显示十调档控制

主变高后备保护测控装置RCX-9781:后备+间隙+中性点零序,用于高压侧

主变中后备保护测控装置RCX-9782:后备+出线零序,用于三圈变中压侧

主变低后备保护测控装置RCX-9783:后备+出线零序,用于低压侧

主变非电量保护测控装置RCX-9785”主变非电量重动+所用变测控


3线路保护系列

线路保护测控装置RCX-9771:不带检同期的进线、馈线回路

线路保护测控装置RCX-9771A:带检同期的进线、馈线回路

线路综合保护测控装置RCX-9771C:带差动的线路保护,不带检同期

线路差动保护测控装置RCX-9794:短线路的纯差动保护

进线备自投保护测控装置RCX-9758:单母线,无分段;主备线切换

线路距离保护测控装置RCX-987S:适用于110k相应等级的线路距离保护

线路距离保护测控装置RCX-9837SL:适用35kW及以下线路相间距离保护

母联保护测控装置RCX-9779:适用于单母线110k及以下母联


4配电变、整流变、调压器保护系列

变压器保护测控装置RCX-9772:可带低压侧中性点零序

变压器综合保护测控装置RCX-9772C:带差动,△/Y型取高侧PT(装高侧)

变压器综合保护测控装置RCX-9772D:带差动, △/Y型取低侧PT(装低侧)


5电动机保护系列

电动机保护测控装置RCX-9773:异步电机

电动机综合保护测控装置RCX-9773C:异步电机带差动,两侧CT变比可设置

电动机保护测控装置RCX-9773Y:异步电机,带磁平衡式差动

电动机保护测控装置RCX-9773F:异步电机,带FC回路

电动机保护测控装置RCX-9774:同步电机

电动机综合保护测控装置RCX-9774C:同步电机带差动,两侧CT变比可设置

电动机保护测控装置RCX-9774Y:同步电机,带磁平衡式差动

电动机保护测控装置RCX-9775:异步电机,控制为高压接触器回路

电动机保护测控装置RCX-977A:异步电机,带电抗器,启动后闭锁

电动机差动保护测控装置RCX-9797:电机差动,两侧CT变比可设置


6电容器、电抗器保护系列

电容器保护测控装置RCX-9775:固定式不分组保护

电容器自投切保护测控装置RCX-9764:固定式分2组电容器保护

电容器自投切保护测控装置RCX-9764A:固定式分3组电容器保护

电容器谐波治理保护装置RCX-9778:2组保护各3路Uol/uo2

电容器谐波治理保护装置RCX-9778B:4路2相电流+4路电容压差

电容器谐波治理保护装置RCX-9778C:2路3相电流+2路电容压差

电抗器保护测控装置RCX-9777:带有纵差,适用电抗器专有保护


7母线PT保护系列

母线「保护测控装置RCX-9765:单母线PT

母线PT并列保护测控装置RCX-9766:双母线PT保护+自动并列及返回

母线PT切换保护测控装置RCX-9766A:双母线PT保护+自动/手动切换

母线PT并列保护测控装置」RCX-9766J:母线PT保护+母线/计量PT自动并列


8综合类保护系列

公用测控装置RCX-9760:公共设备信息采集

备自投保护测控装置RCX-9763:母联保护+四种方式备自投及自恢复

频率电压紧急控制装置RCX-9790:频率、电压按轮次跳

防孤岛保护装置RCX-9790D;电压、频率、逆功率等跳间

故障解列装置RCX-9790J:零压/高低频/高低压等跳闻

光伏箱变保护测控装置RCX-9711:不带通讯管理功能

风电箱变保护测控装置RCX-9719:另带双光纤口,组环网用


本页视角:按设备型号系列浏览

本页按设备型号系列(9700)汇总对应微机保护产品。如需按功能用途浏览(线路保护 / 变压器保护 / 发电机保护 / 电动机保护 / 备自投等),请访问 微机保护装置全系列。

其他型号系列:9300系列 · 9400系列 · 9500系列 · 9600系列

9700系列微机保护测控装置是什么

9700 系列是一款由杭州继保电气集团推出的高端微机保护测控装置平台,主要用于大型系统项目,含发电机、变压器、线路等全系列保护测控型号。

系列关键技术参数

  • 适用范围:大型系统项目
  • 工作电源:AC/DC 85~265V,可特殊定制 DC24V、DC48V
  • 交流量采集:13 路;开关量采集:32 个;继电器出口:16 个(含 2 个告警/跳闸信号出口)
  • 通讯:2 路以太网(IEC 60870-5-103)+ 1 路 485(Modbus-RTU),可组双网;直流量采集 3 路,4-20mA 输入输出可选

选型常见问题

问:9700 系列适合什么项目?
答:主要面向大型系统项目,开入量 32 个、继电器出口 16 个,适合多信号、多对象的复杂二次系统。

问:9700 系列支持双网通讯吗?
答:支持,2 路以太网或 1 路以太网 + 485 可组双网,485 口也可用于软对时。

问:9700 系列开入量电源有哪些规格?
答:可用 DC24V、DC110V、DC220V,订货时需说明。

参数摘自官网 9700 系列产品说明;具体配置与开孔尺寸以订货技术协议为准。

常见问题

问:杭州继保电气集团主要生产哪些微机保护产品?

答:主要生产微机保护装置、继电保护测控装置、水电站与泵站LCU控制屏、发电机保护、变压器保护、线路保护、防孤岛保护与逆功率保护装置,以及电力自动化系统,覆盖中低压配电网与新能源场景。

问:产品支持哪些通信规约?

答:支持 Modbus、IEC 60870-5-103、IEC 60870-5-104、Profibus-DP 等主流规约,可与各类综自系统、DCS 及调度主站稳定对接。

问:是否支持非标定制与 OEM/ODM?

答:支持根据电压等级、接线方式、屏柜尺寸与功能需求进行非标定制,并提供 OEM/ODM 合作,欢迎提供技术参数沟通方案。

问:如何获取产品报价与技术支持?

答:可通过页面询价入口提交需求,或致电 13655813266(微信同号),技术团队提供选型、方案设计与售后支持。

问:交货周期与质保政策是怎样的?

答:标准产品一般 2–4 周交货,定制品按方案协商排产;产品出厂均附检测报告,并提供质保与售后技术支持。
