公用LCU控制屏和机组LCU屏作用分别是什么
编辑 :

专注微机保护

时间 : 2025-06-10 15:01 浏览量 : 175

公用LCU控制屏和机组LCU屏在水电站或泵站等电力设施中发挥着不同的作用,以下是对两者作用的详细阐述:

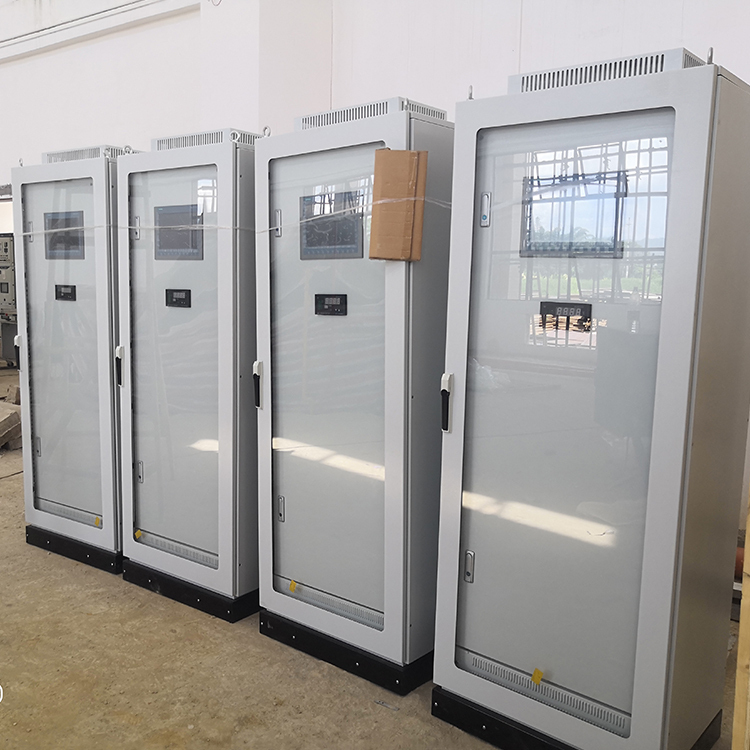

1749538006328547

公用LCU控制屏的作用

  1. 监控公用系统:公用LCU屏主要用于对站内油、气、水等公用系统进行监控,确保机组及辅助设备、全厂公用系统安全运行,正确可靠地监视油、气、水及其他重要公用设备的正常运行。

  2. 数据采集与处理:实时采集升压站及电站公用设备的运行状态、运行参数及测量值,并将其存入实时数据库,以供系统进行实时监测、计算和处理。

  3. 控制操作功能:具备一系列的控制操作功能,如主变线路断路器的操作、线路断路器的手/自动准同期并网及自动重合闸、公用设备运行的手/自动投退操作等。同时,在收到控制命令后,会对该项操作相关的闭锁条件进行检查,只有在符合要求时才能允许操作,确保控制操作的安全性。

  4. 数据通信:具有数据通信功能,可以收集和传送数据,与站内计算机工作站进行信息交互。在许多情况下,公用LCU屏上会安装通信管理机,起到收集和传送数据的作用。

  5. 自诊断功能:能进行在线自诊断,当检测到有关模件故障时,将自动禁止相应的控制功能,确保系统的安全运行。

机组LCU屏的作用

  1. 监控和控制机组设备:机组LCU屏能够监控和控制水电站、泵站或其他工业机组设备的运行,包括机组的主、辅设备的运行状态、运行参数和测量值,如压力、温度、流量等。

  2. 数据采集与处理:实时采集机组设备的模拟量、开关量、温度量、电测等数据,并对其进行处理,存储在实时数据库中,为实时监控、报警、控制、制表、计算和处理提供依据。

  3. 报警与记录:当系统发生事故或设备运行异常时,机组LCU屏能够自动输出声音报警,并可以记录事件顺序,为后续的故障分析和处理提供依据。

  4. 控制调节功能:具有控制调节功能,可以接收主控级的命令,完成远程操作控制。同时,在启停过程中具有中断顺序控制程序后直接停止的功能,以及在接到机组事故停车或紧急停车命令后,启动事故停车或紧急停车程序。

  5. 数据通信功能:作为监控系统中的节点与主控级进行通信,通过PLC直接与以太网连接,向上位机发送数据采集和事件信息,接受其下行的控制命令并将执行结果回送主控级。同时,它还可以与各种智能采集装置等设备进行通信。

  6. 自诊断功能:具有在线和离线的硬件和软件诊断功能,当硬件诊断到板级故障时,将立即报警,并自动进行冗余切换(如有冗余系统)和相关闭锁控制等处理。


相关配置:单台机组用的 机组LCU控制屏 在组成、冗余架构与事故停机回路上有更完整的清单说明。
