变压器差动保护定值计算方法介绍
编辑 :

专注微机保护

时间 : 2025-06-11 08:54 浏览量 : 565

变压器差动保护定值计算方法主要涉及多个关键参数的确定,以下为具体步骤和要点:

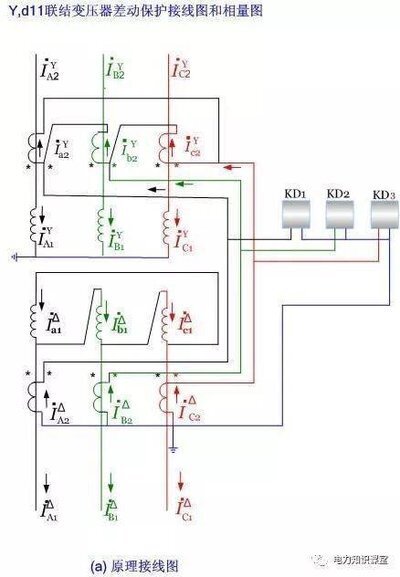

变压器差动保护原理

一、变压器参数获取

首先需要获取变压器的额定参数,包括额定容量、额定电压、变比、短路阻抗等,这些参数决定了差动保护的动作电流水平和定值设定。

二、差动保护定值计算

  1. 确定过流元件的额定电流:根据变压器的额定容量和额定电压,可以计算得到变压器的额定电流。在差动保护中,通常将过流元件(如电流互感器或电流传感器)的额定电流设置为变压器的额定电流。

  2. 差动保护的动作电流计算:

    • 动作电流的计算公式为:。其中,差动保护的动作电流,为变压器的额定电流,为差动电流的容许误差。的取值与变压器的额定容量有关,对于大型变压器,通常取1%左右;对于小型变压器,通常取2%到5%之间,可根据实际情况调整。

    • 差动速断定值整定原则为躲开外部故障时最大不平衡电流,即。其中,为高压侧额定电流;为相对于额定电流的励磁涌流倍数,可根据系统阻抗和CT特性来整定,一般取6至10倍额定电流。

  3. 差动保护的动作时间计算:动作时间的计算公式为:。其中,为差动保护的动作时间,为继电器的调整系数,为继电器的时间误差,为仪表的时间误差。的取值一般在1.5到3之间,可根据实际需要进行调整。和的取值可以参考差动保护装置的技术规范。

  4. 差动平衡系数计算:用于补偿差动回路电流平衡,以选择的基准值进行折算,计算公式为,其中为额定电流,计算方法如下:。式中:为额定容量;为各侧额定电压;为电流互感器变比。

  5. 比率差动保护定值:包括差动电流门槛定值、第一拐点定值、第二拐点定值、比率制动第一段折线斜率、第二段折线斜率、谐波制动系数等。整定值应能躲过额定负载时差动回路的最大不平衡电流,即。其中,为额定电流,为可靠系数,取1.3至1.5;为电流互感器同型系数,取1.0;为电流互感器的最大相对误差,取0.1。实际中一般取为0.25至0.5倍额定电流。

三、额定电流互感器的校验

根据差动保护的动作电流和动作时间,需要选择合适的额定电流互感器。在选择互感器时,需要考虑其额定电流和准确度等参数,以满足差动保护的要求。

四、差动保护的整定

根据变压器的额定参数和差动保护的定值计算结果,对差动保护装置进行整定。
