变压器保护屏柜改造案例介绍
编辑 :

专注微机保护

时间 : 2025-06-27 09:39 浏览量 : 137

以下是一个典型的变压器保护屏柜改造案例介绍,涵盖改造背景、方案、实施过程及效果,可供参考:

feb0c641c45df3e5dc8b0255d70ba14

案例背景

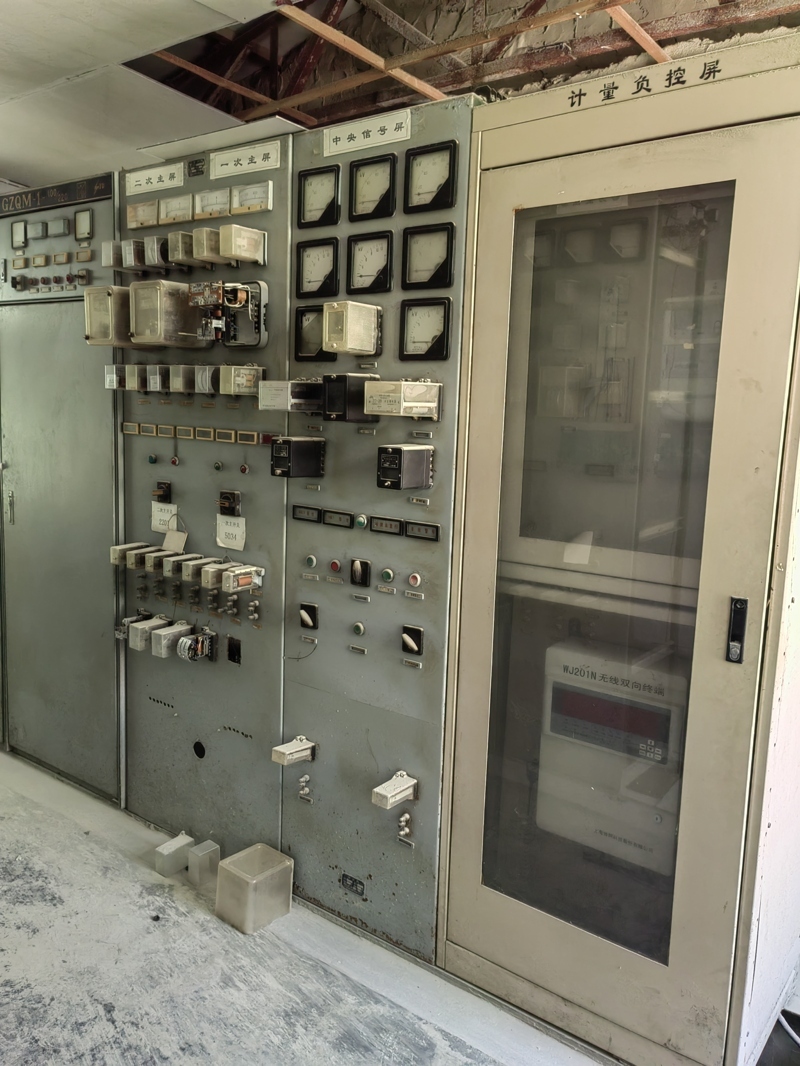

某35kV变电站始建于1988年,运行近30年,其主变保护屏柜及二次设备老旧,存在以下问题:

  1. 设备老化:继电器保护装置、控制屏柜等已淘汰,可靠性差,存在安全隐患。

  2. 功能不足:原保护装置无法满足现代电网对故障快速切除、数据采集及通信的要求。

  3. 维护困难:二次接线混乱,标识不清,导致日常维护和故障排查效率低下。

改造目标

  1. 提升保护装置的可靠性和灵敏度,确保变压器安全运行。

  2. 实现保护装置的数字化、网络化,便于远程监控和管理。

  3. 优化二次接线布局,提高维护便利性。

改造方案

  1. 保护装置更换:

    • 主变保护:采用主保护(差动保护)加后备保护(高、低压侧过流保护)的配置,选用微机保护装置(如AM5SE-D2差动保护装置、AM5SE-TB后备保护装置)。

    • 进线保护:35kV进线柜配置AM5SE-F线路保护装置,实现三段式过流保护、零序保护等功能。

    • 电容器保护:10kV电容器柜配置AM5SE-C电容器保护装置,防止电容器过压、过流等故障。

  2. 屏柜结构优化:

    • 屏柜布局:重新设计屏面布局,确保美观合理,符合现行设计标准。

    • 二次接线:规范二次接线,采用标准化端子排,标识清晰,便于后期维护。

    • 即插即用设计:借鉴山东电力研发的“即插即用”屏柜技术,屏柜后下横梁改为可拆卸结构,方便二次电缆移动和调整,减少施工时间和风险。

  3. 通信与监控系统升级:

    • 网络通信:站内间隔层通讯升级为网络通讯方式,增加双模卫星时钟对时,确保时间同步精度。

    • 远动通信:新增远动通信装置,通过IEC104规约接入调度自动化主站系统,实现远程监控和数据上传。

    • 电力监控系统:配置Acrel-2000Z电力监控系统,实时监测设备运行状态,提供故障告警、历史数据查询、报表生成等功能。

实施过程

  1. 前期准备:

    • 现场勘察,制定详细的“三措”及施工方案。

    • 准备设备、材料及工器具,确保施工顺利进行。

  2. 旧屏柜拆除:

    • 拆除老旧保护屏柜及二次接线,记录接线位置,避免恢复时出错。

    • 采用“即插即用”屏柜技术,减少二次电缆的移动和调整工作量。

  3. 新屏柜安装与调试:

    • 安装新屏柜,规范二次接线,确保接线正确无误。

    • 进行保护装置的参数整定和功能测试,确保保护动作可靠。

  4. 系统联调与投运:

    • 进行分部调试及带负荷试验,验证保护装置、监控系统及通信系统的功能。

    • 完成投运前的最终检查,确保设备安全可靠运行。

改造效果

  1. 可靠性提升:

    • 新保护装置动作灵敏,故障切除时间缩短,提高了变压器的安全运行水平。

  2. 维护便利性提高:

    • 二次接线规范,标识清晰,便于日常维护和故障排查。

  3. 智能化水平提升:

    • 通过电力监控系统,实现了对设备运行状态的实时监测和远程管理,提高了运维效率。

  4. 经济效益显著:

    • 改造后,设备故障率降低,减少了停电时间和维修成本,提高了供电可靠性。

相关选型与报价可参考 变压器保护测控装置选型与报价。
