低压备自投保护装置_原理、接线与选型
编辑 :

专注微机保护

时间 : 2020-04-20 06:00 浏览量 : 362

转载请备注(http://www.weijicekong.com/)

备自投保护装置全称叫做备用电源投入,属于微机保护装的一种,在电力系统中使用的比较广泛。其中在10KV电压等级使用比较广泛,尤其对于生产型企业中。几乎每个10KV配电站都会在母联开关处安装备自投保护。为了提高供电的可靠性,在低压400V电压等级上,使用备自投也越来越多。

低压备自投保护装置

举例:江苏淮安市低压备自投的使用

江苏淮安地区由于在多雨季节,低压开关柜总有跳闸的情况。在主进线跳闸后,备用进线投入使用。之前一直是人工来操作。对于一个市区,社区配电站比较多。如果出现大面积的跳闸停电,人工的工作量可想而知。同时也会遭到市民的投诉。因此为了更好的保证居民供电。该地区使用低压备自投。

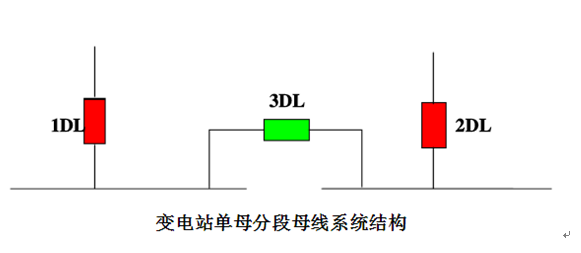

备自投运行方式



低压备自投保护装置



  1、备自投方式一(进线备自投):(进线1合位,进线2分位)

方式一自恢复(进线备自投):(进线1分位,进线2合位)

  2、 备自投方式二(进线备自投):(进线1分位,进线2合位)

方式二自恢复(进线备自投):(进线1合位,进线2分位)

  3、备自投方式三(母联备自投):(进线1合位,母联分位,进线2合位)

方式三自恢复(母联备自投):(进线1分位,母联合位,进线2合位)

  4、备自投方式四(母联备自投):(进线1合位,母联分位,进线2合位)

方式四自恢复(母联备自投):(进线1合位,母联合位,进线2分位)


文章来自电力微机保护网

关于 无扰动快切装置 与备自投的区别、切换失败原因及试验中如何判断切换成功,可参考本站技术说明。

附录:低压备自投保护装置常见问题(原理、接线、选型与调试)

下面按工程选型与现场调试中最常问的七个问题,补充低压备自投保护装置(也叫低压备自投装置、低压备自投保护测控装置、400V 备自投)的定义、动作逻辑、与"三选二"及高压备自投的区别、有母联/无母联选型、接线与闭锁、报价比较,以及与无扰动快切装置的适用边界。

问:低压备自投保护装置是什么,和高压备自投有什么区别?
低压备自投保护装置用于 400V(0.4kV)低压配电系统,在两路进线或进线与母联之间实现备用电源自动投入,同时集成进线/母联的电流保护、电压告警、PT 断线告警与开关操作回路。与 10kV 及以上高压备自投相比,低压侧电压取样通常直接取母线或进线电压,不经过高压 PT/CT 回路,开关多为框架断路器或塑壳断路器,装置常就地装在低压开关柜而非独立组屏;低压侧还更强调与断路器欠压脱扣、失压跳闸、发电机或光伏并网及三段式电流保护的配合。选型时先确认电压等级、进线数量、有无母联、断路器类型和操作电源形式。

问:低压备自投保护装置的工作原理和动作逻辑是什么?
核心是"充电—启动—闭锁—动作"四步:正常运行时两路电源有压、开关位置正确且无闭锁信号,装置完成充电(准备就绪);工作电源失压且备用电源有压,经整定延时确认后启动;启动后先跳开工作进线开关并确认跳位,再合备用进线或母联开关。若过程中出现保护动作跳闸、PT 断线、手跳/遥跳闭锁、备用电源无压、开关位置不对应或合闸失败,装置闭锁或放电,需人工复归重新充电。整定重点是失压定值、动作延时、合闸脉冲宽度与跳位确认逻辑;"只合不跳"或跳合顺序错误会造成两路电源非预期并列,投运前必须逐条传动验证。

问:低压备自投和"三选二"有什么区别?
"三选二"一般指三路电源(三台变压器或三进线)中按优先级选两路投入的运行方式,需要装置支持多路电源判别、方式切换与更细的检修闭锁,多见于有大容量备用或分段运行的低压配电系统;常规低压备自投只处理两路电源一用一备,或两进线加母联的分段备投方式。三选二方案要额外定义优先级、合环限制与多点闭锁,二次接线与逻辑比标准备自投复杂得多。若现场只是两进线一母联,用标准低压备自投即可,不必上三选二;最终应以一次系统图与运行方式单为准,逐种方式核对充放电条件。

问:低压备自投保护装置有母联和无母联怎么选?
两进线加母联(分段)接线、要求一路进线失电后由另一路带全站负荷时,选有母联方式(如 9663D 低压有母联备自投保护测控装置);两路进线直接互为备用、无分段开关或母联不参与自投时,选无母联方式(如 9663D 低压无母联备自投保护测控装置)。两者在开关位置开入、出口回路与充电条件上不同,不能只改定值互换。订货前需提供一次系统图,注明进线数、母联是否参与自投、是否设母线 PT/进线 PT,以及断路器分合闸线圈的电源类型。

问:低压备自投保护装置的接线、PT 断线告警和闭锁怎么处理?
电压取样可用母线 PT 或进线 PT,须核对相序、变比与二次回路;电流回路取进线/母联 CT 用于三段式过流与母联保护;开关位置取断路器辅助接点(常开常闭按图纸统一);跳合闸出口经压板与操作回路接断路器分合闸线圈。PT 断线时装置必须发告警并闭锁备自投,否则"母线无压"会被误判为工作电源失压而误动作。保护动作跳闸、手跳/遥跳、备自投动作后、备用电源无压、开关位置不对应等都应接入或配置闭锁,并按设计院逻辑图与厂家说明书逐条传动,尤其要验证"保护跳闸闭快切/闭备投"这一类配合关系。

问:低压备自投保护装置选型看哪些参数,报价差在哪里?
先看电压等级与接线方式(400V、有无母联、进线数)、I/O 点数与备用裕量、是否双 CPU、保护功能清单(三段式相电流、欠压过压、堵转、不平衡、零序、PT 断线告警)、通信规约与对时方式、是否含操作回路与出口压板。报价差主要来自是否带母联保护与操作回路、断路器数量与出口点数、液晶/彩屏与通信配置、是否含软件组态、出厂调试与现场投运。比价时应先统一一次系统图、I/O 清册、闭锁逻辑清单与 FAT/SAT 验收项,再比较总价;只按"一台装置"比价容易漏掉柜内配线、压板与传动调试成本。

问:低压备自投保护装置与无扰动快切装置有什么区别?
备自投先确认工作电源失压,再跳工作进线、合备用电源,中间存在可感知的断电时间(通常数百毫秒到数秒);无扰动快切则在母线残压尚未衰减前捕捉合闸窗口,要求断路器合闸时间小于 0.5 秒,使电动机等敏感负荷不停机。低压系统若负荷允许短时断电,备自投性价比更高;数据中心、半导体、医院与连续生产线等不允许断电的场合,需评估快切或 UPS 方案。两者在启动条件、闭锁逻辑与开关动作时间要求上差异很大,不能简单互换。

更多低压备自投保护装置的接线方式、动作条件与调试资料,可查看 低压备自投保护装置知识专题;具体型号见 9663D 低压无母联备自投保护测控装置 与 9663D 低压有母联备自投保护测控装置;不允许断电场合可参考 无扰动快切装置使用条件。
