电力系统接地种类都有哪些
编辑 :

专注微机保护

时间 : 2020-06-13 06:00 浏览量 : 258

转载请备注(http://www.weijicekong.com/)

   为了保证电力系统的安全运行,微机保护装置的使用是必不可少的。除此之外,一些配套的安全设施也要做到位,其中一项重要的环节是接地,对于我们常见的接地种类主要包括重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。

下面分别介绍一下。

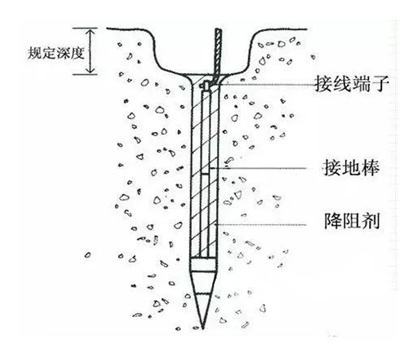

接地装置

1、重复接地

   重复接地就是在中性点直接接地的系统中,在零干线的一处或多处用金属导线连接接地装置。

在低压三相四线制中性点直接接地线路中,施工单位在安装时,应将配电线路的零干线和分支线的终端接地,零干线上每隔1千米做一次接地。对于距接地点超过50米的配电线路,接入用户处的零线仍应重复接地,重复接地电阻应不大于10欧。

2、保护接地

   电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接,称为保护接地。保护接地主要应用在中性点不接地的供电系统中。

   倘若不采用保护接地措施,那么人体触及带电外壳时,由于输电线和大地之间存在分布电容而构成回路,使人体有电流通过而发生触电事故。

   倘若电气设备采用了保护接地措施,那么人体触及带电外壳时,人体与保护接地装置的电阻并联。由于接地电阻小于人体电阻,此时可以认为通过人体的电流很小,电流几乎不通过人体,避免了触电事故。

3、工作接地

   接地网示意图地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地,在石化和其它防爆系统中还有本安接地。

接地装置

4、防雷接地

   防雷接地是组成防雷措施的一部分,其作用是把雷电流引入大地。

建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)。

避雷器的一端与被保护设备相接,另一端连接地装置。当发生直击雷时,避雷器将雷电引向自身,雷电流经过其引下线和接地装置进入大地。

5、屏蔽接地

   是消除电磁场对人体危害的有效措施,也是防止电磁干扰的有效措施。高频技术在电热、医疗、无线电广播、通信、电视台和导航、雷达等方面得到了广泛应用。对产生磁场的设备外壳设屏蔽装置,并将屏蔽体接地,不仅可以降低屏蔽体以外的电磁场强度,达到减轻或消除电磁场对人体危害的目的,也可以保护屏蔽接地体内的设备免受外界电磁场的干扰影响。

6、防静电接地

   为防止静电危害影响并将其泄放,是静电防护最重要的一环。

文章来自电力微机保护网
