微机保护装置的速断保护的动作时间是多少毫秒
编辑 :

专注微机保护

时间 : 2020-12-08 09:00 浏览量 : 375

转载请备注(http://www.weijicekong.com/)

   微机保护装置也称为继电保护装置,对于大多数,可以说绝大多数的微机保护装置都具有三段式电流保护装置,其中第一段电流保护也称为无时限电流保护,又称为电流速断保护。



1607330381(1)

   以上为某钢厂的对于电站开关柜的动作要求。其中对于微机保护装置,要求保护装置动作控制在10毫秒之内。这个可以实现吗?

这种情况应该也是可以实现,但是对于常规的保护装置,这种情况是不易实现的。对于保护装置正常动作,需要有几个阶段,1、保护装置模拟采集故障,一般是都模拟插件部分来决定的。2、处理部分为CPU核心处理器,将故障分析,并及时的给相应的继电器出口发命令。3、继电器出口发出动作命令,驱动断路器动作。每个环节都需要时间,其中采集时间在20毫秒左右。那么整个流程下来,至少是20毫秒的样子。如果要求装置的反应时间为10毫秒,那么对于装置的整体硬件和程序软件都是非常大 的挑战。

保护装置是二次设备,作为保护产品,尤其是继电保护,要求具有四性,其中有灵敏性、速断性、稳定性和可靠性。国家电网对于微机保护装置的动作时间是有一定的要求的,不能一味的追求时间。

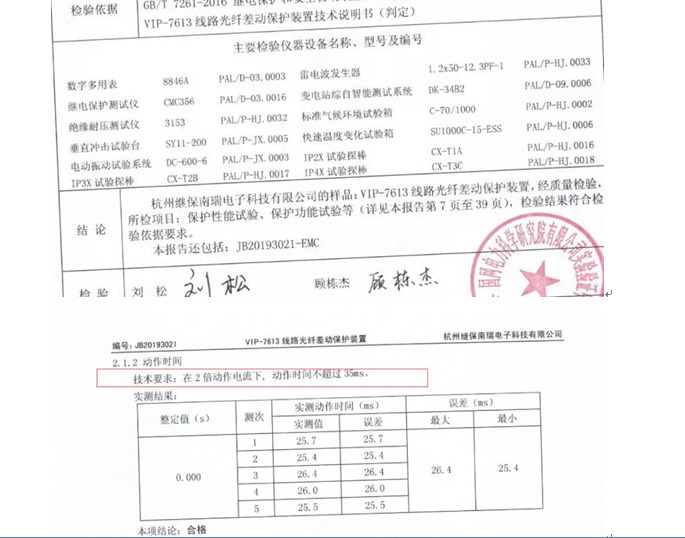

1607330438(1)

   由上图可见,保护装置的动作时间,控制在35毫秒,其实就可以满足国家电网对于微机保护装置的基本要求。

文章来自电力微机保护网
