变压器保护装置是针对于变压器的微机保护装置。不同种类的变压器,使用的保护功能也是不太相同的。其中对于主变会涉及到变压器主变保护,即变压器差动保护装置、变压器后备保护装置、变压器非电量保护装置等。对于配电变压器也会有相应的配电变压器保护装置。其中变压器零序电流保护功能很多情况下会根据技术要求使用到。下面简单的介绍一下变压器零序电流保护。

一、参考依据
DL/T 866-2015电流互感器和电压互感器选择及计算规程
变压器星形侧中性点电流互感器I和K参数选择
二、设计原则
1、发电厂低压厂用系统采用直接接地方式时,变压器低压侧中性线上宜配置接地保护用零序电流互感器。互感器可采用一次贯穿式,也可采用多匝式。
2、变压器中性点侧零序电流互感器额定一次电流应按大于变压器中性线流过的不平衡电流和未单独装设零序电流保护的最大电动机相间保护动作电流选择。

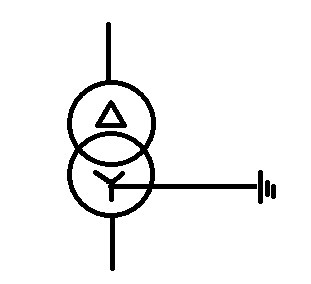

三、接线方式

四、计算公式
1、按大于变压器中性线流过的不平衡电流计算
I=0.3×I1
其中:I为保护动作电流,I1为变压器低压侧额定电流,不平衡电流系数取0.2,可靠系数取1.2。
2、按未单独装设零序电流保护的最大电动机相间保护动作电流计算
I=8×I2
其中:I为保护动作电流,I2为电动机额定电流,电动机启动电流倍数取6,配合系数取1.1,可靠系数取1.2。
3、准确度限值系数计算
K≥38×I2/I1
其中:K为准确度限值系数,I1为变压器低压侧额定电流,I2为电动机额定电流,灵敏系数取1.3,误差系数取1.1。
五、选型参考表
变压器 | 容量(kVA) | I1(A) | I(A) | 准确度等级 | 变比 |
500 | 723 | 217 | 10P10级 | 400/5 |
630 | 910 | 273 | 400/5 |
800 | 1156 | 347 | 400/5 |
1000 | 1445 | 434 | 750/5 |
1250 | 1806 | 542 | 750/5 |
1600 | 2312 | 694 | 750/5 |
2000 | 2890 | 867 | 1250/5 |
2500 | 3613 | 1084 | 1250/5 |
电动机 | 容量(kW) | I2 | I | / |
75 | 143 | 1144 |
100 | 190 | 1520 |
