​线路保护装置介绍

线路保护装置是微机保护中最常见的一类保护装置。常用于110KV及以下的电压等级中。是在中低压电力系统中使用最广泛的微机保护。为变电站、配电所、发电厂等重用电系统提供了可靠完整的解决方案。

   一般线路保护多安装于开关柜上，镶嵌在柜门上。110KV电压等级多安装在保护屏柜上。保护范围为系统出线，系统进线。当出现故障时，迅速准确可靠的跳开开关。

   线路保护常见的功能有如下

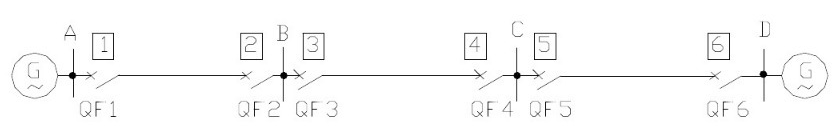

电流保护，也就叫做速断，限时速断，过电流保护，意思都一样。其中根据现场要求，会伴有低压闭锁过流保护，和带有方向的过流保护等。低电压闭锁过流保护一般不使用，只有在保护灵敏度不够时使用。过流保护设置小一点，容易造成过负荷误动作（一般过负荷设置告警居多，在故障时，电压会下降到低电压整定值）。带方向的过流保护，该功能多用于双电源系统中，提高了供电的可靠性。如下图：

  对于大多数现场，带方向的过流保护基本很少用到。在新能源领域，部分地区分布式光伏有用到。前加速和后加速功能在线路保护中有时候也会用到。顾名思义，前加速在保护动作前，该功能启动。当线路发生故障时，加速功能启动，让装置跳过一些繁琐逻辑，直接快速跳闸，如果是带时限的，将时限变为0后加速就是指的在保护发生时，该功能暂时先不启动，保护有选择的动作后，然后进行一次重合闸。如果故障为瞬时故障，重合闸成功。如果故障属于永久性故障，此时合闸后，后加速功能开始发挥作用，快速准确的跳开故障点。

   零序过流保护，即当线路出现故障时，三相电流出现不平衡，此时零序电流产生。当零序电流到达保护整定值时动作跳闸。一般该功能不是所有场所都适用。例如，对于分布式光伏来讲就不太适用。分布式光伏作为一个不太稳定的发电系统，很容易出现三相电流不平衡。投入零序过电流保护容易增加了并网开关的跳闸率，减少了系统发电量。

   除以上常见的保护功能外还有高压保护、低压保护、低频减载保护、PT断线、等等。电压等级低，保护功能就比较简单。当电压等级比较高了，为了确保安全稳定运行，不误跳，不拒跳。保护装置的硬件和软件设计时，考虑的都比较完善一些。
