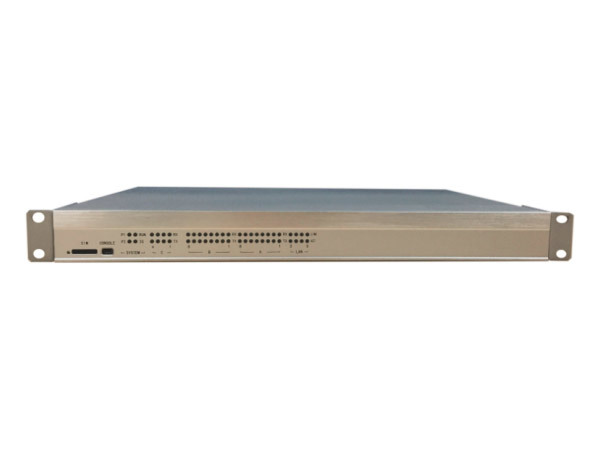

961通讯管理机/远动机

产品规格

产品描述


通讯管理机应用于数据通讯领域。随着自动化、智能化和数据分析的普及,数据通讯领域越来越受到重视,尤其在电信、电力、水利、金融、交通、能源和化工等行业。在数据通讯领域中,通讯管理机既不是数据起始的来源端,也不是数据最终的展示端,是来源端和展示端之间的桥梁,为来源端和展示端搭建了数据交互的平台。以下是通讯管理机的现场应用:

1.        通过通讯管理机的物理接口(RS232RS485以太网无线等)和RTU、仪表、传感器、PLC等来源端设备、PC等展示端设备建立通讯通道。

2.        通过客户要求的通讯协议,和建立好通讯通道的设备进行通讯,对遥测(模拟量)、遥信(开入量或告警量)进行数据采集、数据处理、数据存储和数据转发,对遥控(开出量或调节量)、遥调(阈值或调节量)进行命令转发和下发。

从通讯管理机的现场应用看,只要通讯管理机的物理接口满足需求,通讯管理机就可以作为该场合的数据交互平台。在不同的行业,都存在类似通讯管理机功能的通讯设备,例如采集器、集中器、规约转换器、控制器等。在应用时,通讯管理机和数据来源端的通讯,我们称为采集通道;通讯管理机和展示端的通讯,我们称为转发端。为了满足各种不同需求,并且给予用户最优惠的价格,我司自主研发了以COM命名的一系列通讯管理机。下文将对我司研发的通讯管理机功能、硬件配置、软件平台逐一介绍。

功能如下:

ü  具备软件看门狗,监视并守护业务进程等;

ü  具备硬件看门狗,监视软件看门狗,异常时重启硬件设备;

ü  支持RS485、RS232、TCP/IP等通信方式;

ü  支持多路多通道相同或不同规约独立采集;

ü  支持多路多通道相同或不同规约独立转发;

ü  支持工程系数转换,可对采集值或转发值进行加减乘除运算;

ü  支持规约对时和SNTP对时;

ü  支持数据、日志存盘;

ü  具备图形化的参数配置工具、通讯调试工具、设备管理工具;

ü  可选GPRS/EDGE/CDMA/WCDMA/TD-SCDMA等无线模式


通讯管理机运行GCP软件平台。每种通讯协议在GCP平台中都是一个独立的DLL插件,在设备启动时,GCP软件平台读取配置好的参数,根据配置好的参数动态加载需要用到DLL插件。当开发新的通讯协议或扩展已有通讯协议时,不影响原有系统其他通讯协议的稳定性,并且开发便捷。

以下是目前支持的通用规约(自定义或私有规约不在此处列出):

ü  MODBUS RTU/TCP主站、从站;

ü  IEC61850服务端、客户端;

ü  CDT主站、从站;

ü  IEC101主站、从站;

ü  IEC103串口/网络主站;

ü  IEC104主站、从站;

ü  DL645 97/07主站;

ü  DNP主站;

ü  GDW376.1从站部分功能;

ü  透明传输(类似串口服务器);

ü  Modbus RTU/TCP半透明切换(类似串口服务器);

文章来自电力微机保护网

选购与询价常见问题

问:通讯管理机的作用是什么,和交换机、工业网关有什么区别?

答:通讯管理机是变电站/配电房自动化系统里的「数据集中与规约转换」设备:向下通过 RS485、CAN 或以太网接入保护测控装置、多功能仪表、直流屏监控、PLC 与智能设备,采集遥测、遥信、电度与事件;在本地完成点表映射、工程量变换、告警与 SOE 时标处理、数据缓存与断点续传;向上用标准规约与当地后台、集控/调度主站通信。交换机只做二层/三层数据转发,不理解电力规约与点表;通用工业网关偏重协议透传与边缘计算,而电力通讯管理机强调电力规约库(Modbus-RTU/TCP、IEC 60870-5-101/103/104、IEC 61850、DL/T 645、CDT 等)、SOE 时标精度与对时、双机双网冗余、以及满足电力现场 EMC 与宽温要求。因此把交换机当通讯管理机用,会出现主站读不到点表或时标错乱的问题。

问:通讯管理机选型要求有哪些,接口数量怎么定?

答:先列全站需接入的装置清单,按接口类型与规约分组:每条 RS485 总线可挂多台装置,但需按装置数量、波特率与轮询周期控制负载,避免一条总线挂几十台造成刷新超时;不同规约或不同波特率宜分口。再核对以太网口数量(是否需划分站控层/调度层双网)、是否需光纤口与交换机冗余、测点总容量(遥测/遥信/遥控/电度/SOE 各多少点)、转发规约与主站数量、是否需双机热备与无扰动切换、对时方式(IRIG-B、PTP、SNTP、GPS/北斗)、工作电源是否双路 DC220V/110V 或 AC220V、以及 EMC 等级、宽温与导轨/机架安装方式。还要确认是否需远程维护、配置导入导出、通信状态监视与报文录波,这些功能在后期查通信故障时非常关键。

问:通讯管理机价格怎么算,多少钱一台?

答:报价通常按「硬件规格 + 规约授权 + 点数规模 + 服务」构成:串口/网口数量、是否带光口与双电源、是否双机冗余会拉开硬件价差;部分厂家按接入规约种类、转发主站数或测点数授权计费;项目层面还含点表制作与映射、与后台及调度主站的对点调试、现场通信线缆与组网、以及远动验收配合。询价时提供接入装置清单(厂家、型号、规约、通信参数)、点表规模、上送主站数量与规约、是否要求双机双网、对时方式与电源条件,厂家据此给出型号、授权清单与分项报价,比单问「一台多少钱」更能反映实际成本。

问:通讯管理机参数设置和规约接入要注意什么?

答:每个串口要核对波特率、数据位、校验位、停止位、装置地址与轮询周期,同一总线上地址不得冲突,超时与重试次数需与最慢装置匹配;以太网口要规划 IP、子网与网关,避免与站控层网络冲突,双网冗余时确认主备切换逻辑不会造成主站重复建链。点表映射是最容易出错的环节:遥测系数与单位、遥信取反与合位定义、遥控号与压板对应关系、电度冻结方式、SOE 时标与时区都要逐点核对。IEC 104 需确认公共地址、ASDU 地址与 k/w 参数,IEC 61850 需核对 ICD/CID 文件与数据集、报告控制块配置。投运前应逐点做传动对点并留存点表版本与配置备份,同时开启通信状态监视与报文记录,便于后续定位中断与丢包。

相关产品选型与询价

直流屏, 可查看直流屏选型与报价说明; 防逆流保护装置, 可查看防逆流保护装置选型与报价说明; 如需按项目出具配置清单与分项报价,可提交 在线询价,注明电压等级、回路数、装置清单与通信规约。

同系列相邻型号对照

通信与站用电源属全站公共部分,接入装置清单、点表容量、蓄电池容量与馈线回路数是询价前必须给齐的参数。

同组另外 3 个型号的分工边界:

若同一项目涉及多个型号,可把上述分工写成技术协议附件,现场联调时按此逐项核对信号与出口。

订货前需核对的选型参数

通信与站用电源属全站公共部分,接入清单、点表容量与负荷计算书须先齐备。本页按961通讯管理机/远动机的供货范围,整理出询价前应先确认的 5 项条件。

核对项该型号需确认的内容依据材料
点表容量与转发配置图纸标注点表容量与转发配置后,按后台点表逐项复核。后台点表
蓄电池容量与馈线回路数出厂验收按蓄电池容量与馈线回路数复核并留存签字记录;按事故放电时间与负荷确定容量与馈线。直流负荷计算书
PT 并列/切换逻辑结合本型号分工(按接入装置清单与点表容量选择规约与接口),先确认PT 并列/切换逻辑。电压回路图
消谐判据与开口三角消谐判据与开口三角是关键项,按谐振频率范围与开口三角电压确认判据;建议在联络会一次确认。PT 回路图
直流电压等级与屏柜尺寸设计联络时把直流电压等级与屏柜尺寸与本型号分工(按接入装置清单与点表容量选择规约与接口)写进同一份技术条件表。站用电源设计

建议把这张表连同主接线图、端子排图一起作为技术协议附件,出厂验收与现场联调按同一份清单逐项签字。

同组另外 3 个型号的参数对照:直流电源屏 · 母线PT并列保护装置 · 微机消谐装置。需要分项报价可提交参数清单,或联系工程师核对选型。
