1.1 适用范围

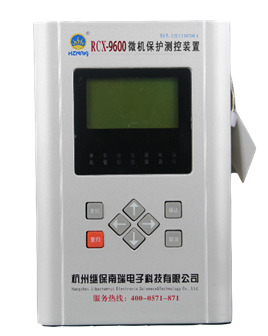

RCX-9590D用于光伏电站上比较普遍,尤其对于小型分布式光伏来讲,使用的越来越多,且常用在低压场合。防孤岛保护是当非计划性孤岛效应存在时,为了保证安全而跳开并网点开关。可组屏安装,也可在开关柜就地安装。
1.2 保护配置
1.2.1 保护配置
过电压 (跳闸)
低电压 (跳闸)
频率过高 (跳闸)
频率过低 (跳闸)
频率突变 (跳闸)
逆功率 (跳闸)
外部联跳1 (跳闸)
外部联跳2 (跳闸)
系统失电 (跳闸)
频率突变闭锁低频 (跳闸)
速断 (跳闸)
限时速断 (跳闸)
过电流 (跳闸)
零序过流 (告警/跳闸)
有压自动合闸 (合闸)
模拟跳闸 (跳闸)
1.2.2 测控功能
母线电压:Uab、Ubc、Uca、Ua、Ub、Uc;
保护(测量)电流:ia、ib、ic;
功率:P、Q、COS;
频率:f;
具有8路遥信开入采集;
6路继电器出口(含告警/跳闸各1个);
事件SOE记录;
1.2.3 通信功能
通讯接口:1路485口;
通讯规约:MODBUS RTU规约。
1.2.4保护信息功能
装置描述的远方查看。
设备参数定值的远方查看。
保护定值和区号的远方查看、修改功能。
软压板状态的远方查看、遥控和就地投退功能。
装置保护开入状态的远方查看。
装置运行状态(包括保护动作元件的状态和自检报警信息等)的远方查看。
远方对装置信号复归。
2 技术参数
2.1 环境参数
正常工作温度: -10 ~ 55 ℃
极限工作温度: -20 ~ 60 ℃
贮存及运输: -30 ~ 70 ℃
大气压力: 60 ~ 110 Kpa
2.2 额定电气参数
频率: 50Hz
交流电流: 5A或1A(额定电流IN)
交流电压: 380V
交直流工作电源:交流:AC85V~265V;50Hz±0.5Hz;谐波畸变率不大于15%
直流:DC85V~265V,纹波系数不大于5%
数字系统工作电压: +5V, 允许偏差: ±0.15V
继电器回路工作电压:+12V, 允许偏差: ±1V
功耗:
交流电压回路: UN = 380V,每相不大于0.5VA
交流电流回路: IN = 5A,每相不大于1VA
IN = 1A,每相不大于0.5VA
IN = 0.3A,每相不大于0.5VA
直流电源回路: 正常工作时,不大于10W
保护动作时,不大于15W
保护回路过载能力:
交流电压回路: 1.2倍额定电压,连续工作
交流电流回路: 2倍额定电流,连续工作
10倍额定电源,允许10s
40倍额定电流,允许1s
直流电源回路: 80 ~ 115% 额定电压,连续工作
装置经受上述的过载电流/电压后,绝缘性能不下降。
2.3 主要技术指标
定值精度
电流定值误差: ≤±5%
频率定值误差: ≤±0.01Hz
激励量≥1.2倍定值时,瞬时动作段动作时间: ≤35ms
延时动作段动作时间离散误差: ≤30ms
各保护段返回时间: ≤25ms
遥测量计量等级
电流、电压: 0.2级
频率: ±0.01Hz
其他: 0.5级
遥信量分辨率: 小于1ms
工作电压: DC12V
输入方式:无源接点
开关量输出
输出形式:无源接点
触点容量:5A220V(DC);5A30V(DC)
动作时间:<10ms
返回时间:<5ms
电磁兼容
静电放电: 符合GB/T14598.14-1998 3级
辐射电磁场干扰: 符合GB/T14598.9-2002 3级
快速瞬变干扰: 符合GB/T14598.10-2007 B级
1MHz脉冲群干扰: 符合 GB/T14598.13-2008 3级
浪涌抗扰度: 符合GB/T14598.18-2001 3级
绝缘试验
装置绝缘耐压、耐湿热、抗振动、抗冲击、抗碰撞性能符合国际GB/T7261-2000的有关标准(绝缘≥20MΩ)。
文章来自电力微机保护网
选购与询价常见问题
答:先确认并网电压等级(400V 低压并网或 10kV、35kV 中压并网)、接入位置(并网点或公共连接点)、检测方式(频率/电压/相位跳变等被动式与主动扰动式)、动作时间与逆变器自身防孤岛的配合、是否支持多并网点与多逆变器、跳闸出口对象(并网开关或逆变器)、是否需叠加故障解列、低频低压、逆功率等功能,以及通信规约与调度上传要求。光伏项目还应核对并网验收要求与当地电网公司接入系统批复中的保护配置规定。
问:防孤岛保护装置多少钱一套,价格由什么决定?
答:取决于并网电压等级与并网点数量、功能组合(单纯防孤岛或含故障解列、低频低压、逆功率、方向过流)、出口回路数、是否含并网柜成套与 CT/PT、是否需远方跳闸与调度通信,以及是否含现场定值整定与并网验收配合。询价提供一次系统图、装机容量、并网电压与并网点位置、逆变器台数及型号、接入系统批复中的保护配置要求,据此出配置清单与分项报价。
问:防孤岛保护装置定值怎么设置?
答:按接入系统批复与项目定值单整定,常见项为频率高低定值与延时、电压高低定值与延时、频率变化率、相位跳变、逆功率与方向元件、跳闸出口矩阵。整定需与逆变器自身防孤岛保护、上级线路保护及低频低压减载装置在时限上配合,避免越级跳闸或检测死区;投运前做带开关传动试验并留存定值单。
问:防孤岛保护和故障解列装置有什么区别?
答:防孤岛针对电网失压后分布式电源继续带孤立负荷运行的风险,检测并切除并网点;故障解列针对电网侧故障或系统异常(低频、低压、过频、过压)时按预设条件解列,属系统侧安全自动装置。两者判据与出口对象不同,部分项目采用二合一装置,但仍需分别整定并核对出口矩阵。
