变压器保护屏

产品规格

产品描述

变压器保护屏是把主变差动保护、高后备保护、低后备保护、非电量保护和测控装置集中安装在一面屏上的成套二次设备,用于 110 kV 及以下变电站主变压器的保护、测量与控制。屏内装置的型号和数量不是固定的,由变压器容量、电压等级、一次接线方式和是否要求测控一体化决定——同样是主变保护屏,三圈变和两圈变的配置就不同。

下面以一面典型的主变保护测控屏为例,把组成清单、每台装置的职责、二次回路接法和选型差别讲清楚,便于按实际工程核对配置。

变压器保护屏的组成清单

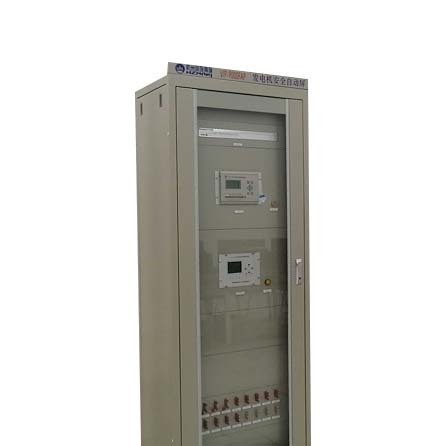

变压器保护屏外观图:一面保护屏内安装主变差动、高后备、低后备、非电量保护与测控装置

下表是一面主变保护测控屏的典型配置,屏柜型号 9000ZBBHP,尺寸为一面标准屏:

序号设备名称型号单位数量备注
1主变差动保护测控装置RCX-9692台1屏内核心保护
2主变高后备保护测控装置RCX-9781台1高压侧后备
3主变低后备保护测控装置RCX-9683台1低压侧后备
4主变非电量保护测控装置RCX-9685台1瓦斯、温度、压力
5主变测控装置RCX-9760台1遥测遥信遥控
6主变温度表SP-909只2油面温、绕组温
7有载调压控制器—只1由主变厂家配套
8操作开关LW12-16只2就地操作
9空气开关(2P)FBB8 2P C3只8各回路电源保护
10空气开关(3P)FBB8 3P C3只2三相回路

配置要点:差动保护一台、高低压侧后备各一台,这是两圈变的标准配置;三圈变则要按中压侧再增加一台中后备保护装置,屏宽可能由一面扩展到两面。有载调压控制器通常由变压器厂家随本体配套,订货时要说清楚由谁供货,否则现场会出现"屏上留了位置、柜里没有设备"的情况。

五台装置各自管什么

屏内装置型号不同,保护范围差别很大,验收和定值计算时必须分开看:

装置保护范围主要保护功能动作后跳哪侧
主变差动保护变压器本体及引出线,各侧 CT 之间差动速断、比率差动、二次谐波制动跳各侧断路器
主变高后备保护高压侧套管及以外区域,兼作低压侧母线后备三段过流、零序电流、过压、低压跳高压侧断路器
主变低后备保护低压侧套管及以外区域,兼作低压母线后备三段过流、零序电流、过压、低压跳低压侧断路器
非电量保护变压器本体(瓦斯、油温、压力释放)轻瓦斯、重瓦斯、高温、超温、压力释放按整定跳各侧或发信号
测控装置不承担保护,负责测量与控制遥测、遥信、遥控、同期不跳闸

差动保护为什么跳各侧而不是只跳一侧:变压器内部故障时,只跳一侧等于让另一侧的电源继续向故障点送电。所以差动动作必须跳开所有有电源侧的断路器。具体到某台装置的功能配置与端子定义,可以看 主变差动保护测控装置 的产品页。

屏内二次回路怎么接

一面主变保护屏的二次回路分四类,接错任何一类都会导致保护误动或拒动:

  1. 交流电流回路:各侧 CT 二次绕组分别引入差动装置和高、低后备装置,差动回路必须注意各侧 CT 的极性方向一致,极性接反会导致差流异常。

  2. 交流电压回路:从各侧 PT 引入,用于后备保护的电压闭锁和测量,PT 断线要有独立的判别和闭锁逻辑。

  3. 开关量开入:断路器位置、非电量接点(瓦斯、压力释放)、有载调压档位、外部闭锁信号。

  4. 跳闸出口:按设计要求分别接各侧断路器跳闸线圈,出口压板要一一对应,验收时逐块核对。

屏内所有保护装置的电源由屏顶直流小母线供给,每台装置单独配空气开关(即上表中的 FBB8 系列),这样做的好处是单台装置检修时不影响其他保护运行。

怎么按变压器情况选配置

同样是"变压器保护屏",配置差别主要来自变压器本身,下表的对应关系可以直接用来核对方案:

变压器情况需要的保护装置屏柜数量
两圈变、有测控要求差动 + 高后备 + 低后备 + 非电量 + 测控1 面
两圈变、测控由独立装置承担差动 + 高后备 + 低后备 + 非电量1 面
三圈变(含中压侧)差动 + 高后备 + 中后备 + 低后备 + 非电量 + 测控1—2 面
配电变、容量较小差动(或综合保护)+ 非电量可与出线保护合并组屏
需要按发变组保护考虑发变组差动 + 各侧后备按发变组方案单独设计

如果变压器是配电变或小容量变压器,不一定需要单独的差动屏,可以看 主变综合保护测控装置 这类把多段保护集成在一台装置里的方案,组屏成本更低。

常见配置错误

现场容易出问题的几处,基本都是配置单和一次接线对不上:

  • 差动各侧 CT 变比不匹配,又没有在装置内做平衡补偿,投运后差流偏大;

  • 非电量保护只接了瓦斯,温度、压力释放的接点空着没接;

  • 有载调压控制器按"屏内供货"报价,实际由变压器厂家配套,重复或漏项;

  • 后备保护只做了过流,没做电压闭锁,系统振荡时容易误动;

  • 屏内压板标识与实际出口不对应,验收时没逐块核对。

保护屏配置常见问题解答

问:变压器保护屏和主变保护测控屏是同一个东西吗?
答:实际工程里通常指同一类屏柜。叫"保护屏"时侧重保护功能,叫"保护测控屏"时说明屏内还包含测控装置,能直接接入监控系统。

问:一面屏能不能同时保护两台变压器?
答:两段母线各带一台小容量变压器时,有的方案会把两台变的保护装在一面屏上。主变容量较大或要求独立停役检修时,仍然一变压器一面屏更合适。

问:差动保护屏一定要单独组屏吗?
答:主变差动通常与后备保护同屏,因为共用同一组 CT 二次回路和同一路直流电源。是否单独组屏由设计院的二次接线方案决定。

问:保护屏到货后现场要做什么检查?
答:核对屏内装置型号与配置单一致、检查压板与端子标识、做绝缘检查、按定值单核对定值、逐路做开出传动试验。这些工作在 主变变压器的保护方式 一文里有对应的整定背景说明。

问:三圈变的保护屏为什么要两面?
答:多了一个中压侧,就多一套中后备保护装置和对应的电流、电压回路,加上端子排和走线空间,一面屏常常排不下。

下一步

提供变压器容量、电压等级、接线组别和是否三圈变,可以按你的实际情况出配置清单和屏面布置图。相关装置可分别查看 主变高后备保护测控装置、主变低后备保护测控装置、主变非电量保护装置,屏柜类的其他方案见 保护控制屏柜 分类。


延伸阅读:变压器差动保护装置的动作原理、比率差动特性、CT接线与定值整定要点,可查看本站技术专题。

同系列相邻型号对照

主变与配变项目常在这四类之间取舍,差别主要来自绕组数、CT 变比与非电量保护范围,而不只是价格。

同组另外 3 个型号的分工边界:

若同一项目涉及多个型号,可把上述分工写成技术协议附件,现场联调时按此逐项核对信号与出口。

订货前需核对的选型参数

变压器保护的核对项随绕组数、CT 变比与非电量接口变化,先列清条件再谈配置。本页按变压器保护屏的供货范围,整理出询价前应先确认的 5 项条件。

核对项该型号需确认的内容依据材料
各侧 CT 变比与接线方式出厂验收按各侧 CT 变比与接线方式复核并留存签字记录;三圈变与双圈变的平衡系数需分别整定。CT 铭牌与回路图
差动制动特性与启动定值结合本型号分工(按主变容量与电压等级整屏配置主保护、后备与非电量保护),先确认差动制动特性与启动定值。定值通知单
非电量保护接口非电量保护接口是关键项,瓦斯、温度与压力释放接点的开入数量要预留;建议在联络会一次确认。本体端子图
后备保护段数与时限配合设计联络时把后备保护段数与时限配合与本型号分工(按主变容量与电压等级整屏配置主保护、后备与非电量保护)写进同一份技术条件表。定值通知单
通信规约与后台点表图纸标注通信规约与后台点表后,按后台点表逐项复核。后台点表

建议把这张表连同主接线图、端子排图一起作为技术协议附件,出厂验收与现场联调按同一份清单逐项签字。

同组另外 3 个型号的参数对照:主变差动保护测控装置 · 9693三圈变主变差动保护装置 · 9421配变保护测控装置。需要分项报价可提交参数清单,或联系工程师核对选型。
