发电机保护屏

产品规格

产品描述

发电机保护屏是把发电机所需的主保护、后备保护和接地保护集中在同一面屏上的成套装置。一台发电机要安全并网运行,至少需要三种保护:管内部故障的差动保护、管外部故障的后备保护、管转子绝缘的转子接地保护。本页给出典型配置清单、三套装置各自管什么、保护范围怎么划分,以及按机组情况选配置的方法。

为什么发电机保护要分三套装置而不是一套做完?因为保护要讲"双重化"和"范围不重叠"。差动保护管发电机内部(定子绕组相间短路),后备保护管机端以外的系统侧故障,转子接地管励磁回路绝缘。三类故障的检测原理、出口对象、整定原则都不同,合在一台装置里做会让交直流混接、检修时互相牵连,也不符合规程对主保护独立配置的要求。分装置配置,任何一套检修时其它保护仍然完整。

一、发电机保护屏的组成清单

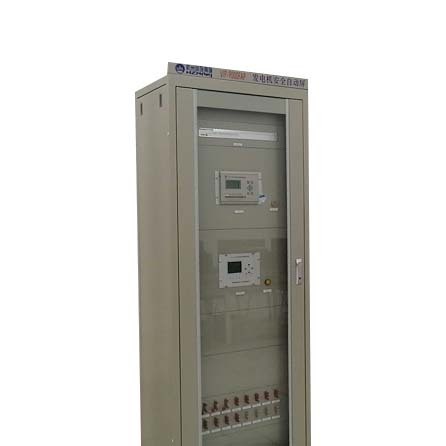

发电机保护屏柜外观图

下表是一面典型发电机保护屏的实际配置,屏柜型号 RCX-9000,尺寸 2260×800×600:

序号设备名称型号数量品牌
1发电机保护测控屏RCX-90001 面继保南瑞
2发电机差动保护装置RCX-96981 台继保南瑞
3发电机后备保护测控装置RCX-96881 台继保南瑞
4发电机接地保护测控装置RCX-96891 台继保南瑞
5操作开关5858.31 台长江电气
6空气开关FBB8 3P C3A1 台法纳通
7空气开关FBBZ8 2P C3A1 台法纳通
8电源防雷器KDM/MD220-201 只凯德曼
9屏体及附件2260×800×6001 套继保南瑞

这份配置是"三装置一面屏"的典型结构:差动、后备、接地三台装置装在同一面 2260×800×600 的标准屏里,共用操作开关、空开和防雷。屏内直流回路用 3P 和 2P 空开分开,是因为控制回路与信号回路的容量和检修要求不同,分开后一套回路故障不会拖垮另一套。

二、三套装置各自管什么

装置主要保护功能保护范围动作后果
差动保护 RCX-9698差动速断、比率差动发电机内部定子绕组相间短路跳发电机出口开关、灭磁、停机
后备保护 RCX-9688三段过流、零序过流、失磁、定子过负荷等发电机机端以外的系统侧区域跳发电机出口开关
接地保护 RCX-9689转子一点接地、两点接地励磁回路与转子绕组对地绝缘一点接地发信号,两点接地跳闸

三者的分界线要理解清楚:差动保护是"主保护",它只看发电机内部,动作必须瞬时且可靠,因为内部故障电流大、损坏快;后备保护是"兜底",它看系统侧,动作带有延时,用来在系统侧故障且主保护拒动时切除;接地保护管的是励磁回路,属于另一套直流系统,不能和定子保护混谈。发电机主保护都包含哪些内容,可以看发电机主保护都有哪些,各装置的完整功能清单看发电机综合保护装置的功能。

三、转子接地保护为什么单独一台装置

转子接地保护常被和定子保护混为一谈,实际上它测的是励磁回路的对地绝缘,属于完全不同的检测对象。转子回路是直流系统,定子回路是交流系统,两者在电气上通过励磁变压器隔离,检测原理、接线方式、出口逻辑都不能共用。

配置上一般这样处理:一点接地发信号不跳闸,让运行人员有时间安排停机检查;两点接地立即跳闸,因为两点接地会造成转子磁通畸变、机组剧烈振动,继续运行会损伤设备。这个"一点报警、两点跳闸"的逻辑是行业通用做法,本站关于转子接地的原理和应用可以看发电机转子接地保护的应用原理,单独的装置页可以看发电机转子接地保护测控装置。

四、按机组情况选配置

现场条件建议配置
中小型水轮发电机组差动 + 后备 + 转子接地三装置一面屏,即本页配置
容量较大、要求双重化主保护配双套差动,两套直流电源分别供电
需要与电站监控系统通信选带通信口的保护测控装置,接入 LCU 或上位机
有机端断路器与发电机断路器两级明确各套保护的跳闸对象,配置多组跳闸出口
老旧机组改造保留原有硬接线停机回路,新装置并接,不废掉机械保护

选型时最该确认的是 CT 配置:差动保护需要机端和中性点两侧 CT,两组 CT 的变比和特性必须匹配,否则正常运行时就有不平衡电流,差动保护会误动。这一条在改造项目里比选装置型号更重要。

五、安装调试要点

  • 差动回路必须做六角图试验。投运前用一次负荷电流验证各侧 CT 的相位和极性,图纸接错时只有这一步能发现。

  • 两侧 CT 的接地点只在一处。机端和中性点 CT 二次回路如果两端都接地,会形成环流,造成保护误动或拒动。

  • 跳闸回路要单独验证。每套保护的跳闸出口分别做传动试验,确认跳到正确的开关,不能只测装置开出接点动作。

  • 转子回路的接线要在机组停机、灭磁后进行。转子回路带励磁时接入检测回路有触电和损坏装置的风险。

  • 定值按定值单逐项核对并打印归档。不同机组的定值差异很大,套用他厂定值是现场事故的常见原因。

安装调试的完整流程可以看发电机保护屏如何安装调试;投运后如果出现跳闸,原因排查可以看发电机保护装置跳闸的常见原因,故障处理流程看发电机保护装置故障处理。

六、常见问题

问:发电机保护屏和变压器保护屏能共用一面屏吗?
不建议。发电机和变压器的保护原理、CT 配置、跳闸对象都不同,共用一面屏会在检修时互相牵连。本站的变压器保护屏是独立的一页,可以对照配置。

问:差动保护一定要单独组屏吗?
不一定单独一面屏,但必须独立一台装置。本页配置就是把三台装置装在一面屏里,装置是分开的。是否单独组屏由设计院的二次接线方案决定。

问:失磁保护配在哪台装置上?
通常配在后备保护装置上,因为它需要测量机端电压和电流。失磁的机理和现象可以看发电机失磁保护。

问:转子接地保护能不能只报警不跳闸?
一点接地可以只报警,两点接地必须跳闸。这是行业通行做法,具体定值要按定值单执行,不能自行放宽。

问:交期多久?
常规微机保护装置快至当日发货,品牌物流专车送货上门;非标屏柜与成套设备按合同约定排产,具体交期以商务确认为准。

七、相关产品与下一步

需要发电机保护屏的报价或选型支持,把机组容量、额定电压、CT 变比、一次接线图和定值单发过来即可:工程师按机组情况出配置方案,并提供接线图、定值计算与现场调试指导。并网相关的装置可以看发电机同期装置介绍。


发电机保护屏常见问题

发电机保护屏也称发电机保护测控屏、发变组保护屏(柜),工程上常与发电机保护屏柜、 发电机保护柜屏等说法混用,选型时以机组容量、电压等级和保护功能清单为准。

Q:发电机保护屏和发电机保护装置有什么区别?
A:发电机保护装置指单台装置(差动、后备、转子接地、操作箱等);发电机保护屏是把这些装置、压板、端子排、直流电源与二次回路集中安装在同一面屏柜内的成套设备,按机组保护配置整体设计、整组调试。

Q:一台发电机通常要配哪些保护?
A:一般至少三类:发电机差动保护(定子内部相间短路主保护)、后备保护(复合电压过流、负序过流、失磁、失步、过激磁、逆功率、过电压等)以及转子接地保护(一点接地报警、两点接地跳闸)。大型机组按双重化要求配置两套独立装置、独立CT与直流电源。

Q:发电机保护屏的CT、PT怎么配?
A:差动保护需机端与中性点两侧同变比CT并核对极性;后备保护取机端CT与母线PT电压;转子接地保护经转子回路接入。还需校验CT二次负荷与准确级、电缆截面、CT断线闭锁逻辑,避免区外故障误动。

Q:发电机保护屏选型与验收要注意什么?
A:先确认机组容量、电压等级、保护功能清单、双重化要求、直流电源等级、通信规约(IEC61850/Modbus)与屏柜尺寸防护等级;验收时做绝缘耐压、二次回路导通、定值整定、整组传动试验与SOE记录核对,并留存试验报告。

延伸阅读:发电机保护屏知识专题、变压器保护屏配置清单。

同系列相邻型号对照

同一机组项目里,保护屏、同期屏与装置级型号常同时出现:先按机组容量确定保护配置,再决定整屏供货还是分装置组屏。

同组另外 3 个型号的分工边界:

对照完型号分工后,建议把参数表、配置清单与分项报价按同一项目清单一次性索取,避免分开询价造成口径不一致。

订货前需核对的选型参数

机组项目询价时,保护屏、同期屏与装置级型号的参数往往要一起确认。本页按发电机保护屏的供货范围,整理出询价前应先确认的 5 项条件。

核对项该型号需确认的内容依据材料
各侧 CT/PT 变比与极性结合本型号分工(按机组容量整屏集成差动、后备、转子接地与出口回路),先确认各侧 CT/PT 变比与极性。CT/PT 铭牌与回路图
保护功能清单与双重化要求保护功能清单与双重化要求是关键项,决定出口矩阵、装置数量与组屏方案;建议在联络会一次确认。项目技术规格书
同期电压取样与合闸出口设计联络时把同期电压取样与合闸出口与本型号分工(按机组容量整屏集成差动、后备、转子接地与出口回路)写进同一份技术条件表。同期回路图
直流电源等级与通信规约图纸标注直流电源等级与通信规约后,按设计联络纪要逐项复核。设计联络纪要
屏柜尺寸与防护等级出厂验收按屏柜尺寸与防护等级复核并留存签字记录;成套供货时须与现场安装位置一并确认。屏柜布置图

表中列的是需要向设计单位与厂家确认的项目,具体数值以项目技术规格书、定值通知单与厂家参数表为准,本页不预设定值或价格。

同组另外 3 个型号的参数对照:发电机同期屏 · 9698发电机差动保护测控装置 · 9689发电机转子接地保护装置。需要分项报价可提交参数清单,或联系工程师核对选型。
